Detalhes do produto:
|
| Padrão: | ASME B16.9, DIN2617, JIS | Tamanho: | 1/2” - 80" |
|---|---|---|---|
| Material: | A234 WPB SS304/314L SS316/316L | Revestimento: | Pintura preta, óleo, galvanizada fria e quente galvanizados |
| Pacote: | Caixas e páletes da madeira compensada | Espessura: | STD, SCH40, SCH80, SCH120, SCH160, RUÍDO, JIS |
| Certificado: | ISO9001, PED E AD2000 W0 EN10204 3,1 | ||
| Realçar: | DIN2617 tampão da tubulação de aço de 4 polegadas,Tampões Buttweld inoxidáveis de Asme B16.9,STD tampão galvanizado 2 polegadas da tubulação |
||

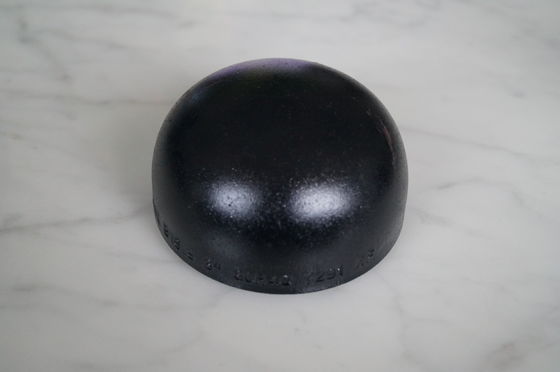

Asme B16.9 Din2617 Jis, En, encaixe preto sem emenda do tampão da pintura do STD Sch40 Sch80 Sch160
ENCAIXE DO TAMPÃO
Lista da especificação
| Nome de Porduct | TAMPÃO de aço de /Stainless do aço carbono |
| Tamanho | 1/2” - 80" sem emenda |
| Padrão | ANSI B16.9, EN10253-2, DIN2617, JIS B2311, |
| Espessura de parede | STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, RUÍDO, JIS e etc. |
| Tipo | Sem emenda e soldado |
| Extremidade | Chanfro end/BE/buttweld |
| Superfície | cor da natureza, pintura envernizada, preta, óleo antiferrugem etc. |
| Material |
Aço carbono: A234WPB, A420WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH etc. |
| Aço do encanamento: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 e etc. | |
| Aço de liga Cr-Mo: P11, P22, P5, P9, P91, 10CrMo9-10, 16Mo3 etc. | |
| Aplicação |
Industy petroquímica; aviação e indústria aeroespacial; indústria farmacêutica; exaustão do gás; central elétrica; navio que buliding; treament da água, etc. |
| Vantagens | estoque pronto, prazo de entrega mais rápido; disponível em todos os tamanhos, austomized; de alta qualidade |

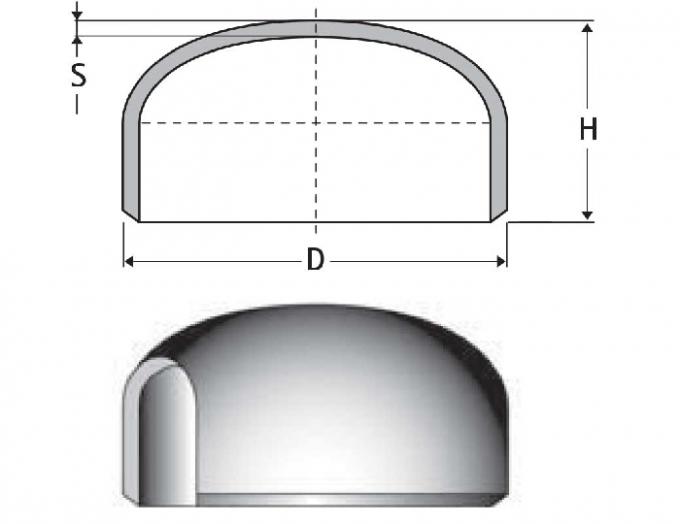

CÓDIGO FOSTD - FOXS |
DIÂMETRO NOMINAL |
TH DA PAREDE. S MILÍMETRO |
ALTURAH MILÍMETRO |
PESO TEÓRICO QUILOGRAMA |
|||
|---|---|---|---|---|---|---|---|
VOTAÇÃO. |
D MILÍMETRO |
STD |
XS |
STD |
XS |
||
5 |
1/2 |
21,34 |
2,77 |
3,73 |
25,4 |
0,03 |
- |
7 |
3/4 |
26,67 |
2,87 |
3,91 |
25,4 |
0,06 |
0,08 |
10 |
1 |
33,40 |
3,38 |
4,55 |
38,1 |
0,10 |
0,14 |
12 |
1" 1/4 |
42,16 |
3,56 |
4,85 |
38,1 |
0,14 |
0,18 |
15 |
1" 1/2 |
48,26 |
3,68 |
5,08 |
38,1 |
0,16 |
0,23 |
20 |
2 |
60,32 |
3,91 |
5,54 |
38,1 |
0,27 |
0,32 |
25 |
2" 1/2 |
73,02 |
5,16 |
7,01 |
38,1 |
0,41 |
0,45 |
30 |
3 |
88,90 |
5,49 |
7,62 |
50,8 |
0,65 |
0,82 |
40 |
4 |
114,30 |
6,02 |
8,56 |
63,5 |
1,15 |
1,54 |
50 |
5 |
141,30 |
6,55 |
9,52 |
76,2 |
1,90 |
2,59 |
60 |
6 |
168,27 |
7,11 |
10,97 |
88,9 |
2,92 |
4,10 |
80 |
8 |
219,07 |
8,18 |
12,70 |
101,6 |
5,07 |
7,3 |
100 |
10 |
273 |
9,27 |
12,70 |
127 |
9,1 |
12,0 |
120 |
12 |
323,9 |
9,52 |
12,70 |
152 |
13,6 |
17,0 |
140 |
14 |
355,6 |
9,52 |
12,70 |
165 |
14,42 |
19,8 |
160 |
16 |
406,4 |
9,52 |
12,70 |
178 |
18,86 |
25,89 |
180 |
18 |
457,2 |
9,52 |
12,70 |
203 |
27,65 |
36,52 |
200 |
20 |
508 |
9,52 |
12,70 |
229 |
35,60 |
46,98 |
240 |
24 |
609,6 |
9,52 |
12,70 |
267 |
46 |
64,60 |

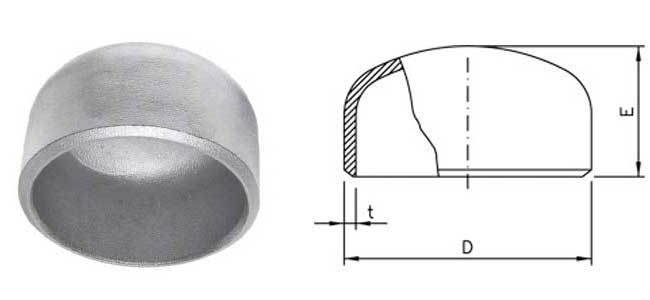

| CAPS - dimensão do ANSI B 16,9 | |||
| polegadas | milímetro | Altura | |
| D | E | ||
| 1/2 | 15 | 21,34 | 25,40 |
| 3/4 | 20 | 26,67 | 31,75 |
| 1 | 25 | 33,40 | 38,10 |
| 1 1/4 | 32 | 42,16 | 38,10 |
| 1 1/2 | 40 | 48,26 | 38,10 |
| 2 | 50 | 60,32 | 38,10 |
| 2 1/2 | 65 | 73,02 | 38,10 |
| 3 | 80 | 88,90 | 50,80 |
| 3 1/2 | 90 | 101,60 | 63,50 |
| 4 | 100 | 114,30 | 63,50 |
| 5 | 125 | 141,30 | 76,20 |
| 6 | 150 | 168,27 | 88,90 |
| 8 | 200 | 219,07 | 101,60 |
| 10 | 250 | 273,05 | 127,00 |
| 12 | 300 | 323,85 | 152,40 |
| 14 | 350 | 355,60 | 165,10 |
| 16 | 400 | 406,40 | 177,80 |
| 18 | 450 | 457,20 | 203,20 |
| 20 | 500 | 508,00 | 228,60 |
| 22 | 550 | 558,80 | 254,00 |
| 24 | 600 | 609,60 | 266,70 |
| 28 | 700 | 711,20 | 266,70 |
| Dimensão no milímetro | |||
| TOLERÂNCIAS DIMENSIONAIS – OS SS CONDUZEM CAPS | ||||
| Para todos os encaixes | Tampões | |||
| Tamanho nominal da tubulação (NPS) | Fora de Ø no chanfro | Dentro de Ø na extremidade | Espessura de parede t/T1 |
Comprimento total E |
| 1/2 uns 2 1/2 | 1 | 0,8 | Não | 4 |
| 3 uns 3 1/2 | 1 | 1,6 | menos | 4 |
| 4 | +2 -1 | 1,6 | do que | 4 |
| 5 a 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | do substantivo | 7 |
| 10 | +4 -3 | 3,2 | tickness | 7 |
| 12 a 18 | +4 -3 | 3,2 | 7 | |
| 20 a 24 | +6 -5 | 4,8 | 7 | |
| 26 a 30 | +7 -5 | 4,8 | 10 | |
| 32 a 48 | +7 -5 | 4,8 | 10 | |
1. quem são nós?
Nós somos baseados em Hebei, China, começo desde 1986, vendemos a flange e o encaixe de tubulação vendeu em todo o mundo.
2. como podemos nós garantir a qualidade?
Sempre uma amostra da pre-produção antes da produção em massa;
Inspeção sempre final antes da expedição;
3.what pode você comprar de nós?
Flange forjada, encaixe, encaixe forjado, tubulação sem emenda.
4. que serviços podemos nós proporcionar?
Condições de entrega aceitadas: CORRENTE DE RELÓGIO, CFR, CIF, EXW, FCA, DDP, DDU, entrega expressa, DAF;
Moeda aceitada do pagamento: USD, EUR, CNY;
Tipo aceitado do pagamento: T/T, L/C, D/P D/A, MoneyGram, cartão de crédito, Paypal, Western Union, dinheiro, compromisso;
Língua falada: Inglês, chinês, árabe, francês
