Detalhes do produto:
|
| Materila: | A105, 304/316 | Padrão: | ANSI B16.5, B16.47 |
|---|---|---|---|
| Certificados: | ISO TUV | Tamanho: | 1/2” - 36" |
| Pressão: | 150LBS-2500LBS | Aplicação: | Gás de água do óleo |
| Pintura: | Preto, amarelo, óleo da prova da oxidação | ||
| Realçar: | Flange do ansi b16 47 da água do gás de óleo,36" flange do ansi b16 47 do ISO TUV,Flange do ANSI B16.5 do aço carbono |
||
O USO DA FLANGE EM OIL.GAS, MOLHA E ASSIM POR DIANTE, ANSI B16.5, B16.47, AÇO CARBONO, DE AÇO INOXIDÁVEL

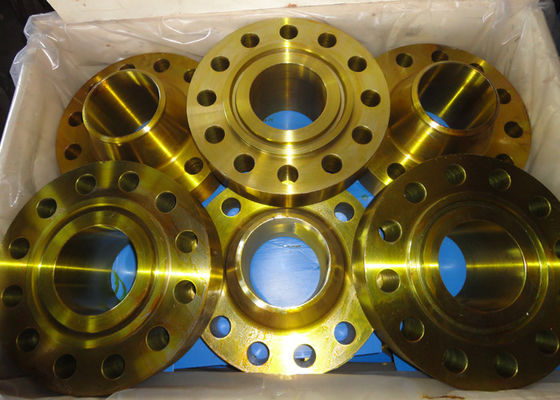

Ansi B16.5 da flange do aço carbono & deslizamento amarelo da cor do preto de Asme B16.47 em cortinas do pescoço da solda
As flanges do mocassim são um tipo popular de flanges da tubulação. Estes são tipo de flanges que deslizam sobre a extremidade do encanamento e soldada então no lugar. Estas flanges são ideais para aplicações de uma mais baixa pressão. Estes facilmente são cabidos e soldados nas tubulações diferentes. A soldadura reduz custos da fabricação destas tubulações. Estes estão disponíveis na grande variedade de tamanhos e de aplicações.

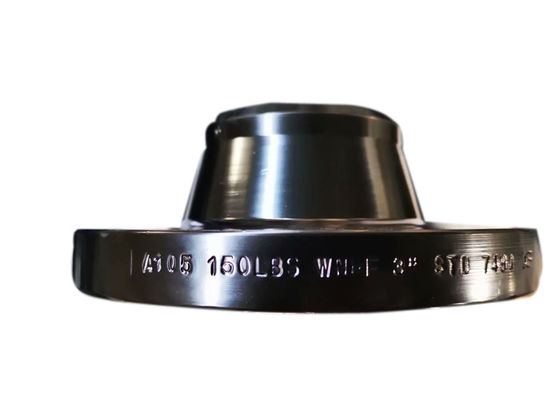

As flanges do pescoço da solda são projetadas ser juntadas a um sistema tranquilo pela soldadura de extremidade. a flange de WN é relativamente cara devido a seu pescoço longo, mas é preferida para aplicações altas do esforço. O pescoço, ou o cubo, transmitem esforços à tubulação, reduzindo concentrações de esforço na base das flanges do Soldadura-pescoço. A transição gradual da espessura da base do cubo à espessura de parede na solda de extremidade fornece o reforço importante da flange do pescoço da solda. O furo da flange do Solda-pescoço combina o furo da tubulação, reduzindo a turbulência e a erosão.
| Especificação (a edição a mais atrasada) | Tipo do artigo | Classe da pressão | Escala do tamanho |
| ASME/ANSI B16.5 | Pescoço cego, da solda, mocassim, solda do soquete, rosqueada e Lap Joint Flanges | 150 a 2500LBS | 26" a 60" |
| 150 a 1500LBS | 26" a 48" | ||
| ASME/ANSI B16.47 | Flanges do orifício (o pescoço da solda, o mocassim, rosqueou) | 75 a 300LBS | 1/2 “a 12" |
| 400, 600LBS | 26" a 60" | ||
| 900LBS | 26" a 48" | ||
| ASME/ANSI B16.36 | Flanges do orifício (o pescoço da solda, o mocassim, rosqueou) | 300 a 2500LBS | 1" a 12" |
| O EN 1092-1/RUÍDO/BS 4504 flangeia | 01 (flange de placa), 02 (flange de placa fraca para tipos 32-37), 04 (flange de placa fraca para o tipo 34), 05 (flange cega), 11 (flange do Solda-pescoço), 12 (flange do mocassim de Hubbed), 13 (Hubbed | PN2.5 a PN16 | 10mm a 1800mm |
| PN25 | 10mm a 1000mm | ||
| PN40 | 10mm a 600mm | ||
| PN63 | 10mm a 400mm | ||
| PN100 | 10mm a 350mm | ||
| PN160, PN250 | 10mm a 300mm | ||
| PN320 | 10mm a 250mm | ||
| PN400 | 10mm a 200mm | ||
| BS 10 | Cortinas, mocassim e flanges de solda do pescoço | TABLE-A, D, E, F, H, J, K, R, S, T | 15mm a 600mm |
| ASME/ANSI B16.9/MSS SP-43 | Extremidade do topo - tipo: , B, C (teste padrão curto) | S10, S40, S80 | ½” a 24" |
Nota: Nós podemos igualmente fabricar o accordingd aos outros padrões como, API-605, UNI, AWWA e desenhos feitos sob encomenda dos clientes
Tipo da cara da flange: Cara lisa (FF), cara aumentada (RF), Ring Type Joint (RTJ), grande cara aumentada (LRF)
Revestimento/tratamento de superfície (se aplicável): A pintura antiferrugem, lubrifica a pintura preta, o mergulho chapeado, frio e quente amarelo transparente, do zinco galvanizados
