Detalhes do produto:
|
| Material: | A234 WPB | Espessura: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| tamanho: | 1/2” A 48" | ||
| Realçar: | DN1200 tampões Buttweld de aço inoxidável SCH10,DN1200 tampões Buttweld de aço inoxidável SCH20,DN1200 tampões buttweld de aço inoxidável SCH100 |
||

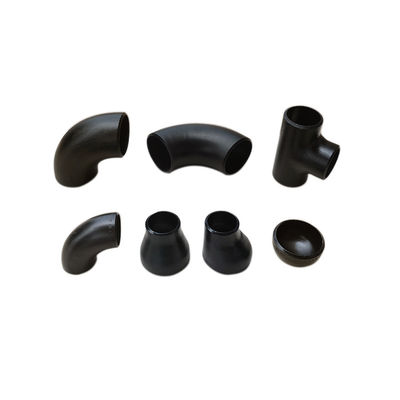

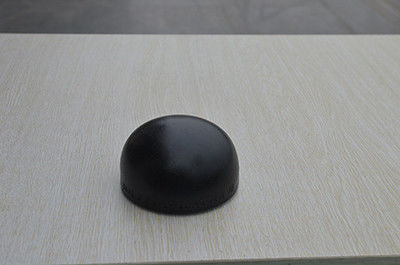

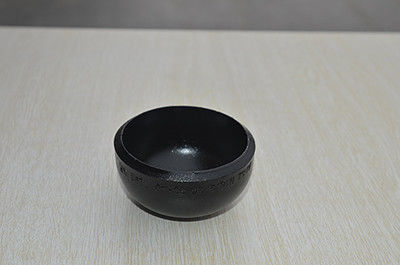

O ANSI B 16,9 TERMINA O TAMPÃO SOLDADO & sem emenda de SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS
| Especificações | Tampão |
|---|---|
| Tamanho dos encaixes de tubulação do tampão de extremidade da tubulação | Encaixes sem emenda da solda de extremidade: 1/2” - 24" Encaixes soldados da solda de extremidade: 1/2” - 48" |
| Dimensões dos encaixes do tampão da tubulação | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10 |
| Espessura do tampão da tubulação do Bw | SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS disponível com SR. do NACE 01-75 |
| Bw Sch do tampão 80 tipos | Sem emenda/ERW/encaixes de tubulação soldados/fabricados |
| Tipo do tampão do Bw | DN15-DN1200 |
| Conexão | Soldadura |
| Raio de curvatura | R=1D, 2D, 3D, 5D, 6D, 8D, 10D ou encaixes de tubulação feitos sob encomenda |
| Escala do tamanho | ½” N.B. a 24" N.B. em Sch 10s, 40s, 80s, 160s, XXS. (DN6~DN100) |
| Tampão FittingsFittings da tubulação | Ângulo: 22,5 graus, 30deg, 45 graus, 90 graus, 180 graus, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D. Padrão: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO |
| Processo de manufatura | Impulso, imprensa, forja, molde, etc. |
| Bw Sch do tampão 80 certificados de teste dos encaixes | EN 10204/3.1B Certificado das matérias primas Da radiografia relatório 100% de teste Relatório de inspeção do terceiro, etc. |
| Mercados e indústrias chaves para o tampão da tubulação |
|
| Aplicação |
|
| Certificados de teste material (MTC) conforme EN 10204 3,1 e EN 10204 3,2, certificados de teste que certificam NACE MR0103, NACE MR0175 | |

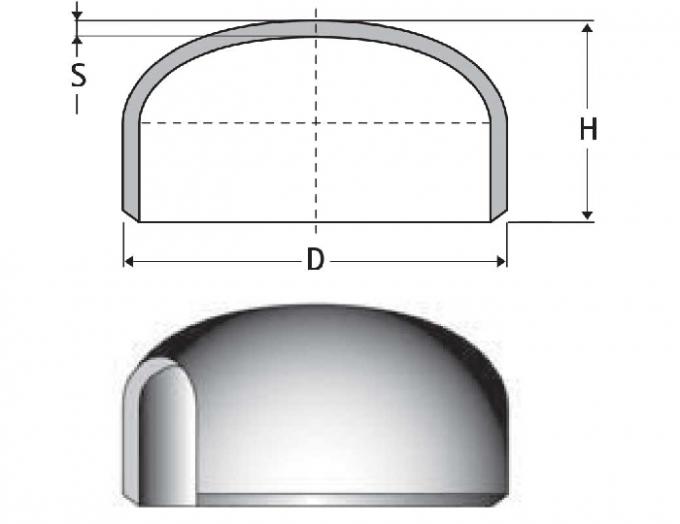

| Código FOSTD - FOXS | Diâmetro nominal | Th da parede. S milímetro | Altura H milímetro | Peso teórico quilograma | |||
|---|---|---|---|---|---|---|---|
| Votação. | D milímetro | STD | XS | STD | XS | ||
| 5 | 1/2 | 21,34 | 2,77 | 3,73 | 25,4 | 0,03 | - |
| 7 | 3/4 | 26,67 | 2,87 | 3,91 | 25,4 | 0,06 | 0,08 |
| 10 | 1 | 33,40 | 3,38 | 4,55 | 38,1 | 0,10 | 0,14 |
| 12 | 1" 1/4 | 42,16 | 3,56 | 4,85 | 38,1 | 0,14 | 0,18 |
| 15 | 1" 1/2 | 48,26 | 3,68 | 5,08 | 38,1 | 0,16 | 0,23 |
| 20 | 2 | 60,32 | 3,91 | 5,54 | 38,1 | 0,27 | 0,32 |
| 25 | 2" 1/2 | 73,02 | 5,16 | 7,01 | 38,1 | 0,41 | 0,45 |
| 30 | 3 | 88,90 | 5,49 | 7,62 | 50,8 | 0,65 | 0,82 |
| 40 | 4 | 114,30 | 6,02 | 8,56 | 63,5 | 1,15 | 1,54 |
| 50 | 5 | 141,30 | 6,55 | 9,52 | 76,2 | 1,90 | 2,59 |
| 60 | 6 | 168,27 | 7,11 | 10,97 | 88,9 | 2,92 | 4,10 |
| 80 | 8 | 219,07 | 8,18 | 12,70 | 101,6 | 5,07 | 7,3 |
| 100 | 10 | 273 | 9,27 | 12,70 | 127 | 9,1 | 12,0 |
| 120 | 12 | 323,9 | 9,52 | 12,70 | 152 | 13,6 | 17,0 |
| 140 | 14 | 355,6 | 9,52 | 12,70 | 165 | 14,42 | 19,8 |
| 160 | 16 | 406,4 | 9,52 | 12,70 | 178 | 18,86 | 25,89 |
| 180 | 18 | 457,2 | 9,52 | 12,70 | 203 | 27,65 | 36,52 |
| 200 | 20 | 508 | 9,52 | 12,70 | 229 | 35,60 | 46,98 |
| 240 | 24 | 609,6 | 9,52 | 12,70 | 267 | 46 | 64,60 |
| NPS | STD | XS | SCH 160 | XXS |
| 1 | 0,09 | 0,14 | 0,18 | 0,23 |
| 1.1/4 | 0,14 | 0,18 | 0,23 | 0,34 |
| 1.1/2 | 0,18 | 0,23 | 0,27 | 0,41 |
| 2 | 0,27 | 0,34 | 0,57 | 0,68 |
| 2.1/2 | 0,41 | 0,45 | 0,79 | 1,13 |
| 3 | 0,68 | 0,79 | 1,32 | 1,81 |
| 3.1/2 | 0,91 | 1,13 | – | 2,72 |
| 4 | 1,13 | 1,36 | 2,68 | 3,4 |
| 5 | 2,04 | 2,49 | 4,54 | 5,44 |
| 6 | 2,95 | 4,08 | 6,8 | 8,16 |
| 8 | 5,44 | 7,26 | 14,06 | 13,61 |
| 10 | 9,07 | 11,34 | 25,85 | – |
| 12 | 13,61 | 16,33 | 43,09 | – |
| 14 | 16,33 | 20,41 | – | – |
| 16 | 18,14 | 24,49 | – | – |
| 18 | 24,49 | 32,66 | – | – |
| 20 | 34,02 | 39,01 | – | – |
| 22 | 42,64 | 56,7 | – | – |
| 24 | 43,54 | 58,97 | – | – |
| 26 | 53,98 | 72,12 | – | – |
| 30 | 78,02 | 103,87 | – | – |
| NPS | STD | XS | SCH 160 | XXS |
