Detalhes do produto:
|
| tipo: | soldado e sem emenda | Tamanho: | 1/2” - 72" |
|---|---|---|---|
| Material: | WPB A234, ASTM/ASME A403 WP 304-304L 3016-316L | Espessura: | STD SCH40 SCH80 SCH120 SCH160 XXS |
| extremidade: | De acordo com o padrão ou as exigências de cliente | Padrão: | ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, RUÍDO 2605, RUÍDO 2 |
| Paintting: | Tiro soprado, óleo preto da oxidação-prova | Embalagem: | exerça casos de madeira, páletes |
| Realçar: | Tampões de extremidade da tubulação de aço de WPB A234,SCH80 tampão da tubulação de aço de 6 polegadas,tampões de extremidade da tubulação de aço do grande diâmetro |
||
ANSI sem emenda B16.9 da solda do tampão, preto Paitting de SCH40 SCH80
Lugar de origem: China
O tampão da tubulação de aço é chamado igualmente Aço Tomada, geralmente soldou à extremidade de tubulação ou montou na linha externo da extremidade de tubulação para cobrir os encaixes de tubulação. Para fechar o encanamento assim que a função é o mesmo que a tomada da tubulação.
(Você pode igualmente usar uma placa cega para fechar o encanamento, diferentemente a placa cega é destacável e o tampão de aço soldado não é removível. O tampão inclui um tampão convexo, um escudo cônico, uma seção variável do diâmetro, uma tampa lisa e uma abertura estreita.)
O tampão convexo tem diversas formas: um tampão hemispherical, um tampão elíptico, um tampão do prato, e um tampão esférico. Do ponto de vista da força, o tampão hemispherical não é gradualmente bom de fabricar, mas é fabricado gradualmente do ponto de vista da dificuldade de fabricação.
Escala do tamanho:
(1/2” - 24") tipo DN15-DN600 sem emenda
DN15 - (1/2” - 48") tipo DN1200 soldado
Espessura de parede: SCH5 a SCH160
Material:
Aço carbono: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6 etc.
De aço inoxidável: ASTM A403 WP304/304L, WP316/316/L, WP317L, WP321, WP347 & WPS31254
Aço de liga: ASTM A234 WP1/WP12/WP11/WP22/WP5/WP7/WP9/WP91
Aço frente e verso frente e verso e super: ASTM A815 UNS S31803/S32205/S32750/S32760
Padrão:
ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, RUÍDO 2605, RUÍDO 2606, DIN2615, DIN2616, BG12459-90, GB/T1340
Chanfro da extremidade: De acordo com o padrão ou as exigências de cliente
Tratamento de superfície: Tiro soprado, óleo preto da oxidação-prova
testes Não-destrutivos: teste de penetração, teste ultrassônico, teste radiográfico, alguma inspeção dos terceiros
Espessura:
Especificação:
| NPS | O.D. D |
COMPRIMENTO H |
COMPRIMENTO H1 |
| 1/2 | 21,3 | 25 | 25 |
| 3/4 | 26,7 | 25 | 25 |
| 1 | 33,4 | 38 | 38 |
| 1.1/4 | 42,2 | 38 | 38 |
| 1.1/2 | 48,3 | 38 | 38 |
| 2 | 60,3 | 38 | 44 |
| 2.1/2 | 73 | 38 | 51 |
| 3 | 88,9 | 51 | 64 |
| 3.1/2 | 101,6 | 64 | 76 |
| 4 | 114,3 | 64 | 76 |
| 5 | 141,3 | 76 | 89 |
| 6 | 168,3 | 89 | 102 |
| 8 | 219,1 | 102 | 127 |
| 10 | 273 | 127 | 152 |
| 12 | 323,8 | 152 | 178 |
| 14 | 355,6 | 165 | 191 |
| 16 | 406,4 | 178 | 203 |
| 18 | 457 | 203 | 229 |
| 20 | 508 | 229 | 254 |
| 22 | 559 | 254 | 254 |
| 24 | 610 | 267 | 305 |
| 26 | 660 | 267 | … |
| 28 | 711 | 267 | … |
| 30 | 762 | 267 | … |
| 32 | 813 | 267 | … |
| 34 | 864 | 237 | … |
| 36 | 914 | 267 | … |
| 38 | 965 | 305 | … |
| 40 | 1016 | 305 | … |
| 42 | 1067 | 305 | … |
| 44 | 1118 | 343 | … |
| 46 | 1168 | 343 | … |
| 48 | 1219 | 343 | … |
| TOLERÂNCIAS DIMENSIONAIS – CAPS | ||||
| Para todos os encaixes | Tampões | |||
| Tamanho nominal da tubulação (NPS) | Fora de Ø no chanfro | Dentro de Ø na extremidade | Espessura de parede t/T1 |
Comprimento total E |
| 1/2 uns 2 1/2 | 1 | 0,8 | Não | 4 |
| 3 uns 3 1/2 | 1 | 1,6 | menos | 4 |
| 4 | +2 -1 | 1,6 | do que | 4 |
| 5 a 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | do substantivo | 7 |
| 10 | +4 -3 | 3,2 | tickness | 7 |
| 12 a 18 | +4 -3 | 3,2 | 7 | |
| 20 a 24 | +6 -5 | 4,8 | 7 | |
| 26 a 30 | +7 -5 | 4,8 | 10 | |
| 32 a 48 | +7 -5 | 4,8 | 10 | |
Processo de fabricação:

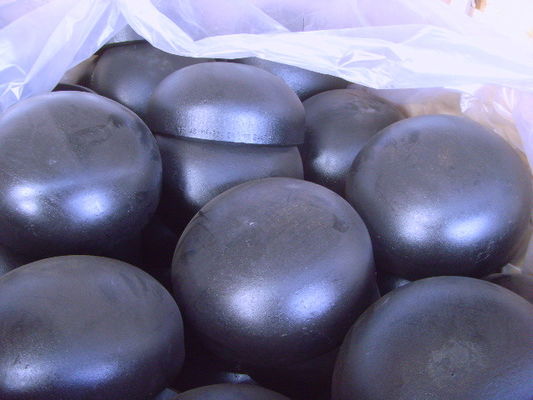

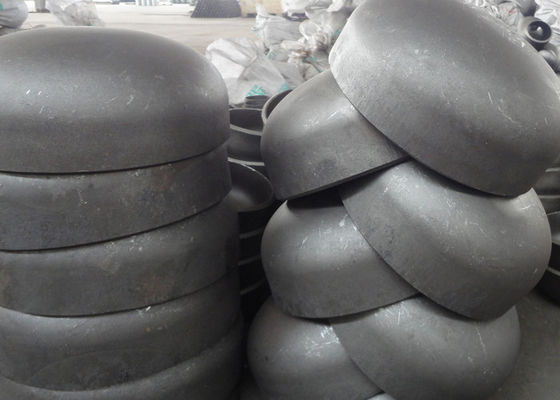

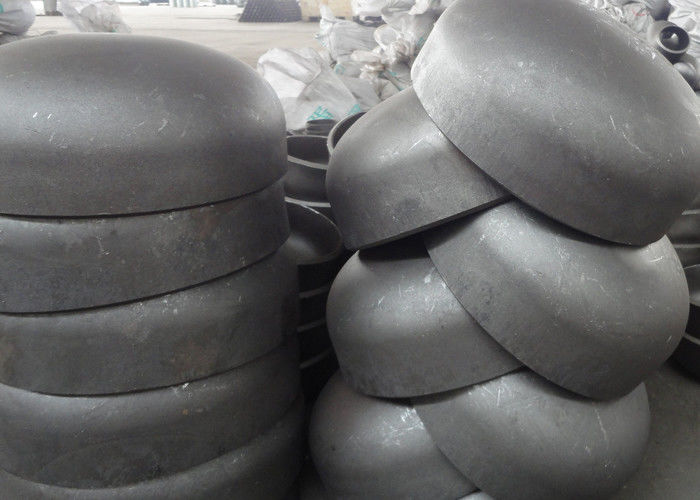

Exibição dos produtos:
