Detalhes do produto:
|
| Material: | SS400 | Cor: | Amarelo |
|---|---|---|---|
| Pressão: | 5K 10K 16K 20K 30K 40K | Projeto especial: | - Sim, sim. |
| Nome: | JIS B2220 5K 10K 16K 20K 30K 40K SOP/BL/COR AMARELA de SOH Carbon Steel SS400 | A maioria de tipos comuns de flange de JIS b2220 10k: | Forjado/rosqueado/parafusou/placa |
| Realçar: | flange dn125 jis b2220,rf flange jis b2220,304 flange de aço inoxidável jis b 2220 |
||

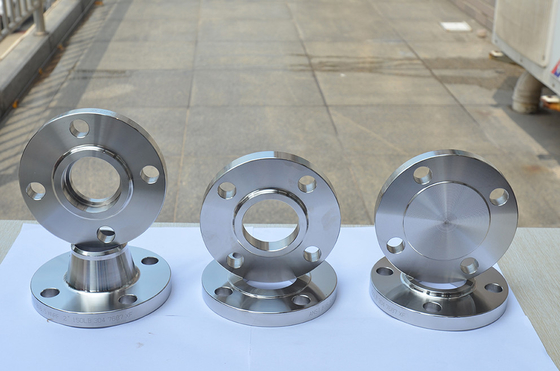

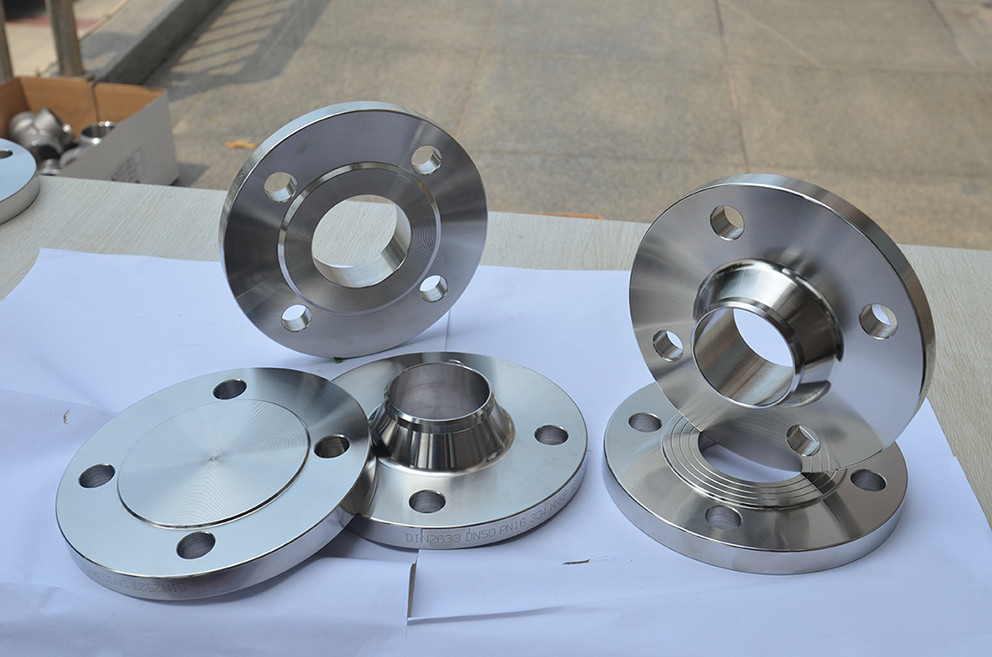

JIS B2220 DN125 304 flange de placa de RF de aço inoxidável
Flanges de aço inoxidável têm força de projeto mecânico e extensibilidade relativamente alta e têm desempenho muito bom de materiais de aço inoxidável.Flanges de aço inoxidável são geralmente usados para a conexão de tubulações e válvulas.Existem orifícios nas peças de conexão do flange, os orifícios dos parafusos estão firmemente conectados aos dois flanges e existem juntas entre os dois flanges para garantir o aperto.Devido às suas excelentes propriedades, os flanges de aço inoxidável são amplamente utilizados em muitas indústrias.
O aço inoxidável é um dos materiais metálicos muito poderosos.O material de aço inoxidável tem excelente resistência à corrosão, não só pode manter a integridade do projeto da casa de construção, mas é muito fácil de produzir, processar e fabricar para atender aos requisitos de desenvolvimento estrutural de arquitetos e designers.Existe um filme de óxido na superfície do flange de aço inoxidável, portanto não sofrerá corrosão em contato com o oxigênio da atmosfera.Mas outros metais reagem com o oxigênio da atmosfera, como o aço carbono comum, o ferro continuará a oxidar e a corrosão continuará a se expandir, formando poros.Portanto, os flanges de aço inoxidável se destacam entre todos os flanges metálicos, se destacam e não podem ser substituídos.
| Nominal | Fora | Dentro | Fora | Dimensões da Seção do Flange | Furo do Parafuso | Nem | Aproximadamente. | ||||||||||
| Dia.de | Dia.de | dia.de | Dia.de | t | T | Dia.do hub | r | Dia.de | Dia.de | Parafuso. | Não. | Buraco | Parafuso | Peso | |||
| Mesa | Aço | Mesa | Mesa | a | b | Face | Rai- Sed Face |
Círculo | de Parafuso | Dia. | Tamanho | (kg) | |||||
| Cano | fazer | D | f | g | dia | Buracos | h | POP | BL | SOH | |||||||
| 10 | 17.3 | 17.8 | 90,0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0,51 | 0,53 | - |
| 15 | 21.7 | 22.2 | 95,0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0,56 | 0,60 | - |
| 20 | 27.2 | 27.7 | 100,0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0,72 | 0,79 | - |
| 25 | 34,0 | 34,5 | 125,0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1.22 | - |
| 32 | 42,7 | 43.2 | 135,0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1.47 | 1,66 | - |
| 40 | 48,6 | 49.1 | 140,0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1,55 | 1,79 | - |
| 50 | 60,5 | 61.1 | 155,0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1,86 | 2.23 | - |
| 65 | 76,3 | 77.1 | 175,0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2.58 | 3.24 | - |
| 80 | 89.1 | 90,0 | 185,0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2.58 | 3.48 | - |
| (90) | 101.6 | 102.6 | 195,0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2.73 | 3,90 | - |
| 100 | 114.3 | 115.4 | 210,0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3.10 | 4.57 | - |
| 125 | 139,6 | 141.2 | 250,0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4,73 | 7.18 | - |
| 150 | 165,2 | 166,6 | 280,0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6h30 | 10.10 | - |
| (175) | 190,7 | 192.1 | 305,0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6,75 | 11.80 | - |
| 200 | 216.3 | 218,0 | 330,0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7.46 | 8h00 | - |
| (225) | 241,8 | 243,7 | 350,0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7,70 | 15,80 | - |
| 250 | 267,4 | 269,5 | 400,0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.80 | 22.60 | 12h70 |
| 300 | 318,5 | 321,0 | 445,0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12.60 | 27,80 | 13.80 |
| 350 | 355,6 | 358,1 | 490,0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16h30 | 36,90 | 18h20 |
| 400 | 406.4 | 409,0 | 560,0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23.20 | 52.10 | 25,80 |
| 450 | 457.2 | 460,0 | 620,0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29h30 | 68,40 | 33,40 |
| 500 | 508.0 | 511,0 | 675,0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33h30 | 81,60 | 38,00 |
| (550) | 558,8 | 562,0 | 745,0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42,90 | 105(112) | 49,40 |
| 600 | 609,6 | 613,0 | 795,0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45,40 | 120(134) | 52,60 |
| (650) | 660,4 | 664,0 | 845,0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51,80 | 144(161) | 60,20 |
| 700 | 711.2 | 715,0 | 905,0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59,00 | 176(196) | 70,20 |
| (750) | 762,0 | 766,0 | 970,0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72,80 | 214(248) | 86,50 |
| 800 | 812.8 | 817.0 | 1020,0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76,00 | 249(286) | 92,00 |
| (850) | 863,6 | 868,0 | 1070,0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80,10 | (330) | 98,70 |
| 900 | 914,4 | 919,0 | 1120,0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88,90 | (377) | 110,00 |
| 1000 | 1016,0 | 1021,0 | 1235,0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109,00 | (512) | 133,00 |
| 1100 | 1117.6 | 1122,0 | 1345,0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131,00 | (675) | 175,00 |
| 1200 | 1219.2 | 1224,0 | 1465,0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163,00 | (854) | 215,00 |
| 1350 | 1371,6 | 1376,0 | 1630,0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204,00 | (1180) | 274,00 |
| 1500 | 1524,0 | 1529,0 | 1795,0 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248,00 | (1590) | 340,00 |
| Tabela de tamanhos de flange JIS 10k | 1/2" (15 NB) a 48" (1200NB) DN10~DN5000 |
|---|---|
| Padrões de flange JIS 10k 80a | ANSI/ASME B16.5, B16.47 Série A & B, B16.48, BS4504, BS 10, EN-1092, DIN, Flanges ANSI, Flanges ASME, Flanges BS, Flanges DIN, Flanges EN, Flange GOST, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| JIS 10k 50a Cálculo de pressão de flange em DIN | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 JIS 10k flange |
| JIS 10k rf flange Classificação de pressão ANSI | Classe 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS JIS 10k 25a flange |
| JIS | 5K, 10K, 16K 20K, 30K, 40K, 63K JIS 10k deslizamento no flange |
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 80a flange |
| PT | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k flange de pescoço de solda |
| Tipos mais comuns de flange JIS b2220 10k | Forjado / Roscado / Parafusado / Chapa |
| técnica de produção |
|
| Deslizamento JIS 10k no revestimento da flange | Tinta preta a óleo, tinta antiferrugem, zincada, amarelo transparente, flange JIS 10k galvanizado a frio e a quente |
| Tipo de conexão/tipo de face de flange | Face elevada (RF), Junta tipo anel (RTJ), Face plana (FF), Macho-fêmea grande (LMF), Face junta sobreposta (LJF), Macho-fêmea pequeno (SMF), Língua pequena, Língua grande e ranhura , Sulco |
| Certificados de teste de flange JIS 10k | EN 10204/3.1B Certificado de matérias-primas Relatório de teste de radiografia 100% Relatório de inspeção de terceiros, etc. |
| Teste de flange cego JIS 10k | Espectrógrafo de leitura direta, máquina de teste hidrostático, detector de raios X, detector de falhas ultrassônicas UI, detector de partículas magnéticas |
| Design especial |
Conforme seu desenho AS, ANSI, BS, DIN e JIS |
| Equipamento | Máquina de prensa, máquina de dobra, máquina de empurrar, máquina de chanfro elétrica, máquina de jateamento de areia etc |
| Origem | Índia / Europa Ocidental / Japão / EUA / Coreano |
| Usos e aplicação do flange JIS 10k 80a |
|
| Fabricante de |
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE etc.
|
| Flange cego JIS 10k Exportar para | Indonésia, Ucrânia, Índia, Irlanda, Cingapura, Arábia Saudita, Espanha, Dubai, Peru, Tailândia, Coréia, Irã, Canadá, EUA, Brasil, Egito, Omã, etc |
| Certificados de Teste de Material (MTC) conforme EN 10204 3.1 e EN 10204 3.2, Certificados de Teste certificando NACE MR0103, NACE MR0175 | |
Um dos principais fabricantes de flanges JIS 10k rf de qualidade oferece esses flanges JIS 10k 80a conforme o padrão.Excel Metal é um certificado ISOFabricante de flanges JIS 10k 50aFlange JIS 10k 40a
| Flange de aço carbono JIS b2220 10k | ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, molde de aço, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA350, alto rendimento CS ASTM A694 / A694 (F52 F56 F60 F65 F70 F80) |
| Flange de aço inoxidável JIS b2220 10k | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN 1.4301, DIN 1.4306, DIN 1.4401, DIN 1.4404, DIN 1.4308, DIN 1.4408, DIN 1.4306, DIN 1.4409 |
| Liga de aço JIS b2220 flange 10k | ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91 |
| Flange de titânio JIS b2220 10k | ASTM B381 / ASME SB381, Titânio Gr.1, Titânio Gr.2, Titânio Gr.4, Titânio Gr.5, Titânio Gr.7 ASTM R50250/GR.1 |R50400/GR.2 |R50550/GR.3 |R50700/GR.4 |GR.6 |R52400/GR.7 |R53400/GR.12 |R56320/GR.9 |R56400/GR.5 |
| Cobre JIS b2220 10k flange | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910,C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12 000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44 300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, etc |
| Flange Cobre Níquel JIS b2220 10k | ASTM / ASME SB 61/62/151/152, Cobre Níquel 90/10 (C70600), Cupro Níquel 70/30 (C71500), UNS C71640 |
| Flange de latão JIS b2220 10k | 3602/2604/H59/H62/etc. |
| Flange Inconel JIS b2220 10k | ASTM B564 / ASME SB564, Inconel 600, 601, 625, 718, 783, 690, x750 JIS b2220 10k flange |
| Flange Hastelloy JIS b2220 10k | ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X Flanges |
| Flange Monel JIS b2220 10k | ASTM B564 / ASME SB564, Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500) |
| Liga 20 JIS b2220 10k flange | ASTM B462 / ASME SB462, liga Carpenter® 20, liga 20Cb-3 |
| Flange de alumínio JIS b2220 10k | 5052/6061/ 6063/2017/7075/etc. |
| Flange de níquel JIS b2220 10k | ASTM B564 / ASME SB564, Níquel 200, Níquel 201, Níquel 205, Níquel 205LC |
| Flange frente e verso JIS b2220 10k | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Flange Super Duplex JIS b2220 10k | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Flange Incoloy JIS b2220 10k | ASTM B564 / ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 Flanges |
| 254 Smo JIS b2220 10k flange | ASTM A182 / ASME SA182, SMO 254/6Mo, UNS S31254, DIN 1.4547 |
| Flange Nimonic JIS b2220 10k | Nimonic 75, Nimonic 80A, Nimonic 90 |
| Outro material de flange JIS b2220 10k | Bronze de estanho, Bronze de alumínio, Bronze de chumbo |
Emergiu como um dos principais fabricantes de flange JIS 10k 25a, possuímos uma ampla gama de flanges JIS 10k 65a em todos os tamanhos e dimensões, distribuidor confiável e fornecedor de flange JIS 10k 40a e fornecemos JIS 10k no envio imediato do flange
