Detalhes do produto:
|
| Tipo de solda: | extremidade soldada | Tipo cabendo: | COTOVELO, T, REDUTOR, TAMPÃO |
|---|---|---|---|
| Revestimento: | O ÓLEO ANTIFERRUGEM, PINTURA PRETA, GALVANIZOU | tamanho: | 1/2” - 80" |
| Material: | Aço carbono, de aço inoxidável | Espessura: | SCH10, SCH20, STD, SCH40, SCH80, SCH160, XXS |
| Tratamento de superfície: | Sem emenda, soldado | Padrão: | ASME B16.9/B16.28 |
| Realçar: | A extremidade de ASME B16.9 soldou os encaixes de tubulação,a extremidade do cotovelo do wpb soldou os encaixes de tubulação,cotovelo da solda de extremidade do asme b16.28 |
||
A extremidade de ASME B16.9 B16.28 soldou o tampão do redutor do T do cotovelo dos encaixes de tubulação A234WPB
ASME B16.9 cobre dimensões totais, tolerâncias, avaliações, testes, e as marcações para aço feito do carbono e de liga fábrica-fizeram os encaixes buttwelding de NPS 1/2 a 48 (DN 15 até 1200). Cobre os encaixes de toda a espessura de parede producible. Este padrão não cobre os encaixes buttwelding resistentes à corrosão da baixa pressão. Veja MSS SP-43, encaixes de aço inoxidável feitos da Extremidade-soldadura.
Os cotovelos curtos e os retornos do raio, que foram incluídos previamente em ASME B16.28-1994, são incluídos neste padrão.
B16.9 deve ser usada conjuntamente com o equipamento descrito em outros volumes da série de ASME B16 de padrões assim como com outros padrões de ASME, tais como o código de embarcação da caldeira e de pressão e o B31 que conduz códigos.
Tipo cabendo:

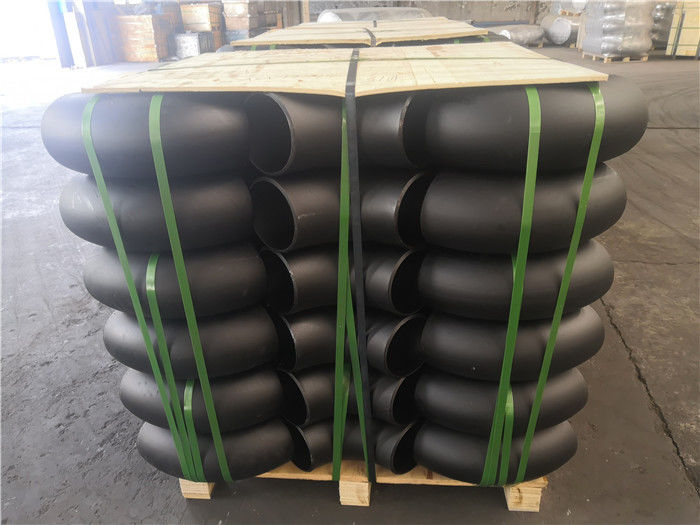

SÊNIOR da LR do cotovelo (raidus longo) (raio curto) 45/60/90/180DEG; 3D/5D curvatura 45DEG/90DEG;

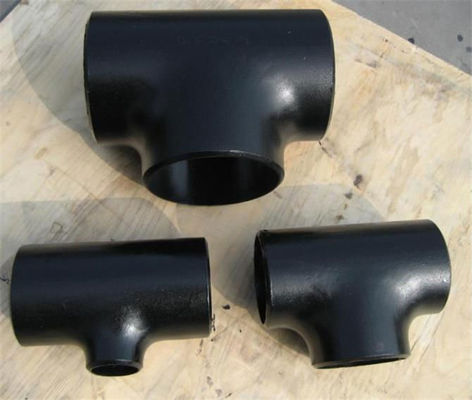

T, T igual, reduzindo o T, cruz, sela

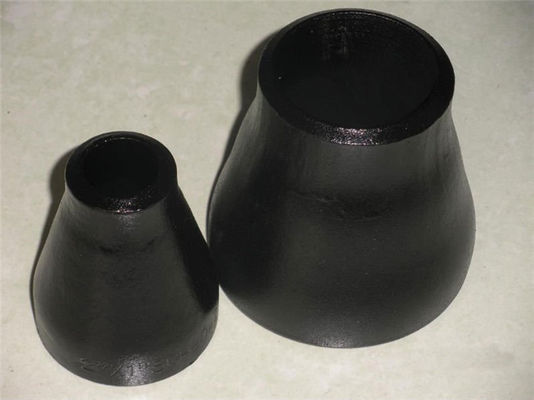

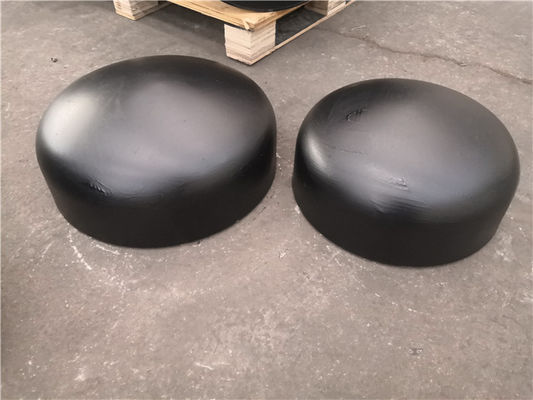

Redutor concêntrico do redutor, redutor excêntrico, tampão de extremidade da tubulação
Material:
aço carbono ASTM A234 WPB, WP9, ASTM A420 GR. WPL6, ASTM A105, ASTM A694 F42-F70
ASTM de aço inoxidável A403 WP304/304L; WP316/316L; WP321; DIN1.4301; DIN1.4306; DIN1.4401; RUÍDO 1,4404
| NPS | O.D. D |
90° Rad longo Centro a terminar |
45° Rad longo Centro a terminar B |
90° 3D Centro a terminar |
45° 3D Centro a terminar B |
| 1/2 | 21,3 | 38 | 16 | / | / |
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33,4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42,2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60,3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141,3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406,4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
