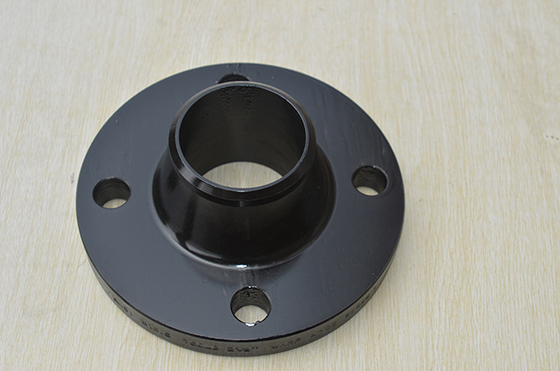

Tubulação de solda A105 do pescoço Sch40 da flange da classe 150 do Ansi B16.5

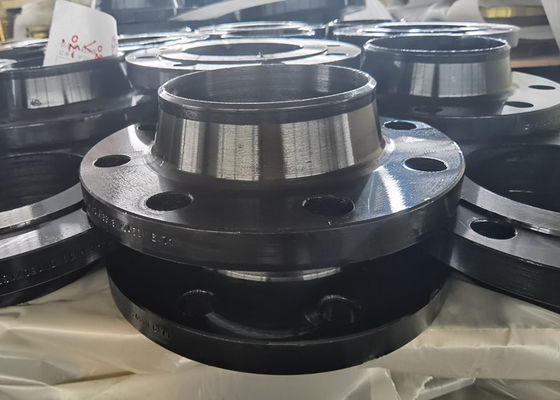

Tubulação de solda A105 do pescoço Sch40 da flange da classe 150 do Ansi B16.5

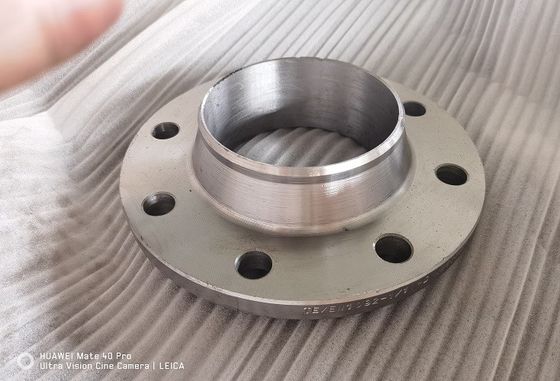

Tubulação de solda A105 do pescoço Sch40 da flange da classe 150 do Ansi B16.5 Tubulação de solda A105 do pescoço Sch40 da flange da classe 150 do Ansi B16.5 Tubulação de solda A105 do pescoço Sch40 da flange da classe 150 do Ansi B16.5 Tubulação de solda A105 do pescoço Sch40 da flange da classe 150 do Ansi B16.5

Imagem Grande :  Tubulação de solda A105 do pescoço Sch40 da flange da classe 150 do Ansi B16.5

Detalhes do produto:
Lugar de origem: China
Marca: XF
Certificação: TUV , ISO9001
Número do modelo: ½” (15 N.B.) a 48" (1200NB) em 150 libras, 300 libras, 600 libras, 900 libras, 1500 libras, 2500 lib
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100Pcs
Preço: --
Detalhes da embalagem: Não fumigue ou fumigue a madeira compensada/a pálete ou caixa de madeira
Tempo de entrega: 30 DIAS -40DAYS
Termos de pagamento: L/C, D/A, D/P, T/T
Habilidade da fonte: 2000-3000 toneladas pelo mês
Contato

Tubulação de solda A105 do pescoço Sch40 da flange da classe 150 do Ansi B16.5

descrição
aço carbono: , S235JRG2, P245GH, P250GH, A105, SS400, SF440 De aço inoxidável: F304 F304L F316 F316L
TAMANHO: 1/2” N.B.A 48" N.B. Pressão: 150 LIBRAS, 300 LIBRAS, 600 LIBRAS, 900 LIBRAS, 1500LBS, 2500LBS
Tratamento de superfície: Pintura antiferrugem transparente/amarela/preta do óleo antiferrugem, zinco, quente mergulhado galva Embalagem: Não fumigue ou fumigue a madeira compensada/a pálete ou caixa de madeira
Uso: Campo petrolífero, no mar, abastecimento de água, construção naval, gás natural, Electric Power, pro
Realçar:

pescoço de solda da flange sch40

,

pescoço de solda da flange a105

,

flange do wnrf do ansi

AÇO CARBONO DE SOLDA DA TUBULAÇÃO DE AÇO A105 DO PESCOÇO SCH40 DA FLANGE DA CLASSE 150 DO ANSI B16.5 E FLANGE SS304 FORJADA DE AÇO INOXIDÁVEL



ASME/ANSI B16.5 fornece

  • pescoço da solda
  • mocassim
  • solda do soquete
  • rosqueado
  • junção de regaço
  • cego

dimensões da flange para as tubulações 1/2 de agrupamento” a 24" - nas classes 150 2500 de agrupamento. Nota que as avaliações são nas etapas com terminologia como a classe de ASME xxx ou API xxxx.

No general você precisa de especificar a programação (espessura) da tubulação conectada quando está sendo extremidade soldada à flange. As conexões soldadas e rosqueadas do soquete são não afetadas pela espessura de parede e devem somente exigir o OD.

Tamanho nominal da tubulação
NPS
(polegadas)		 Classe 150
Diâmetro de
Flange
(polegadas)		 Não.
de
Parafusos		 Diâmetro de
Parafusos
(polegadas)		 Diâmetro de
Furos de parafuso
(polegadas)		 Parafuso
Círculo
(polegadas)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-1/2 4 1/2 0,62 2-3/8
3/4 3-7/8 4 1/2 0,62 2-3/4
1 4-1/4 4 1/2 0,62 3-1/8
1-1/4 4-5/8 4 1/2 0,62 3-1/2
1-1/2 5 4 1/2 0,62 3-7/8
2 6 4 5/8 0,75 4-3/4
2-1/2 7 4 5/8 0,75 5-1/2
3 7-1/2 4 5/8 0,75 6
3-1/2 8-1/2 8 5/8 0,75 7
4 9 8 5/8 0,75 7-1/2
5 10 8 3/4 0,88 8-1/2
6 11 8 3/4 0,88 9-1/2
8 13-1/2 8 3/4 0,88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1,12 18-3/4
16 23-1/2 16 1 1,12 21-1/4
18 25 16 1-1/8 1,25 22-3/4
20 27-1/2 20 1-1/8 1,25 25
24 32 20 1-1/4 1,38 29-1/2
  • 1 polegada = 25,4 milímetros
Tamanho nominal da tubulação
NPS
(polegadas)		 Classe 300
Diâmetro de
Flange
(polegadas)		 Não.
de
Parafusos		 Diâmetro de
Parafusos
(polegadas)		 Diâmetro de
Furos de parafuso
(polegadas)		 Parafuso
Círculo
(polegadas)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 3/4 0,88 7-1/4
4 10 8 3/4 0,88 7-7/8
5 11 8 3/4 0,88 9-1/4
6 12-1/2 12 3/4 0,88 10-5/8
8 15 12 7/8 1 13
10 17-1/2 16 1 1,12 15-1/4
12 20-1/2 16 1-1/8 1,25 17-3/4
14 23 20 1-1/8 1,25 20-1/4
16 25-1/2 20 1-1/4 1,38 22-1/2
18 28 24 1-1/4 1,38 24-3/4
20 30-1/2 24 1-1/4 1,38 27
24 36 24 1-1/2 1,62 32
Tamanho nominal da tubulação
NPS
(polegadas)		 Classe 400
Diâmetro de
Flange
(polegadas)		 Não.
de
Parafusos		 Diâmetro de
Parafusos
(polegadas)		 Diâmetro de
Furos de parafuso
(polegadas)		 Parafuso
Círculo
(polegadas)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1/2 12 7/8 1 10-5/8
8 15 12 1 1,12 13
10 17-1/2 16 1-1/8 1,25 15-1/4
12 20-1/2 16 1-1/4 1,38 17-3/4
14 23 20 1-1/4 1,38 20-1/4
16 25-1/2 20 1-3/8 1,5 22-1/2
18 28 24 1-3/8 1,5 24-3/4
20 30-1/2 24 1-1/2 1,62 27
24 36 24 1-3/4 1,88 32
Tamanho nominal da tubulação
NPS
(polegadas)		 Classe 600
Diâmetro de
Flange
(polegadas)		 Não.
de
Parafusos		 Diâmetro de
Parafusos
(polegadas)		 Diâmetro de
Furos de parafuso
(polegadas)		 Parafuso
Círculo
(polegadas)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1/2
5 13 8 1 1,12 10-1/2
6 14 12 1 1,12 11-1/2
8 16-1/2 12 1-1/8 1,25 13-3/4
10 20 16 1-1/4 1,38 17
12 22 20 1-1/4 1,38 19-1/4
14 23-3/4 20 1-3/8 1,5 20-3/4
16 27 20 1-1/2 1,62 23-3/4
18 29-1/4 20 1-5/8 1,75 25-3/4
20 32 24 1-5/8 1,75 28-1/2
24 37 24 1-7/8 2 33
Tamanho nominal da tubulação
NPS
(polegadas)		 Classe 900
Diâmetro de
Flange
(polegadas)		 Não.
de
Parafusos		 Diâmetro de
Parafusos
(polegadas)		 Diâmetro de
Furos de parafuso
(polegadas)		 Parafuso
Círculo
(polegadas)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1,12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1,12 7-1/2
3 9-1/2 8 7/8 1 7-1/2
4 11-1/2 8 1-1/8 1,25 9-1/4
5 13-3/4 8 1-1/4 1,38 11
6 15 12 1-1/8 1,25 12-1/2
8 18-1/2 12 1-3/8 1,5 15-1/2
10 21-1/2 16 1-3/8 1,5 18-1/2
12 24 20 1-3/8 1,5 21
14 25-1/4 20 1-1/2 1,62 22
16 27-3/4 20 1-5/8 1,75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2,12 29-1/2
24 41 20 2-1/2 2,62 35-1/2
Tamanho nominal da tubulação
NPS
(polegadas)		 Classe 1500
Diâmetro de
Flange
(polegadas)		 Não.
de
Parafusos		 Diâmetro de
Parafusos
(polegadas)		 Diâmetro de
Furos de parafuso
(polegadas)		 Parafuso
Círculo
(polegadas)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1,12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1,12 7-1/2
3 10-1/2 8 1-1/8 1,25 8
4 12-1/4 8 1-1/4 1,38 9-1/2
5 14-3/4 8 1-1/2 1,62 11-1/2
6 15-1/2 12 1-3/8 1,5 12-1/2
8 19 12 1-5/8 1,75 15-1/2
10 23 12 1-7/8 2 19
12 26-1/2 16 2 2,12 22-1/2
14 29-1/2 16 2-1/4 2,38 25
16 32-1/2 16 2-1/2 2,62 27-3/4
18 36 16 2-3/4 2,88 30-1/2
20 38-3/4 16 3 3,12 32-3/4
24 46 16 3-1/2 3,62 39
Tamanho nominal da tubulação
NPS
(polegadas)		 Classe 2500
Diâmetro de
Flange
(polegadas)		 Não.
de
Parafusos		 Diâmetro de
Parafusos
(polegadas)		 Diâmetro de
Furos de parafuso
(polegadas)		 Parafuso
Círculo
(polegadas)
1/2 5-1/4 4 3/4 0,88 3-1/2
3/4 5-1/2 4 3/4 0,88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1,12 5-1/8
1-1/2 8 4 1-1/8 1,25 5-3/4
2 9-1/4 8 1 1,12 6-3/4
2-1/2 10-1/2 8 1-1/8 1,25 7-3/4
3 12 8 1-1/4 1,38 9
4 14 8 1-1/2 1,62 10-3/4
5 16-1/2 8 1-3/4 1,88 12-3/4
6 19 8 2 2,12 14-1/2
8 21-3/4 12 2 2,12 17-1/4
10 26-1/2 12 2-1/2 2,62 21-1/4
12 30 12 2-3/4 2,88 24-3/8

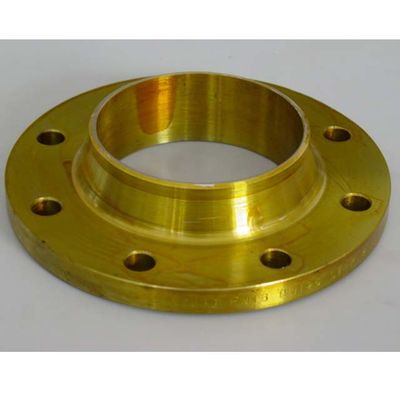

Tubulação de solda A105 do pescoço Sch40 da flange da classe 150 do Ansi B16.5 0Tubulação de solda A105 do pescoço Sch40 da flange da classe 150 do Ansi B16.5 1

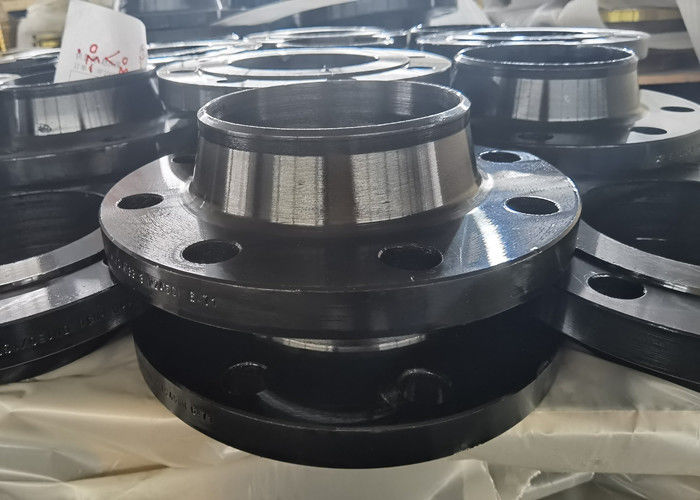

Tubulação de solda A105 do pescoço Sch40 da flange da classe 150 do Ansi B16.5 2



etiqueta:

Flange do ANSI B16.5 do aço carbono,

FLANGE DO ANSI B16.5 B16.47 SORF,

FLANGE Wnrf 150lbs 300lbs 316l
