Detalhes do produto:
|
| Material: | aço carbono e de aço inoxidável | Tratamento de superfície: | O óleo claro, galvaniza |
|---|---|---|---|
| Pressão: | 600kpa 1000kpa 1600kpa 2500kpa | Tipo: | ASSIM, CEGO |
| tamanho: | DN15-DN600 | ||
| Realçar: | flange da tabela D de 1600kpa 2500kpa,1600kpa flange da tabela E,2500kpa flange da tabela D |
||

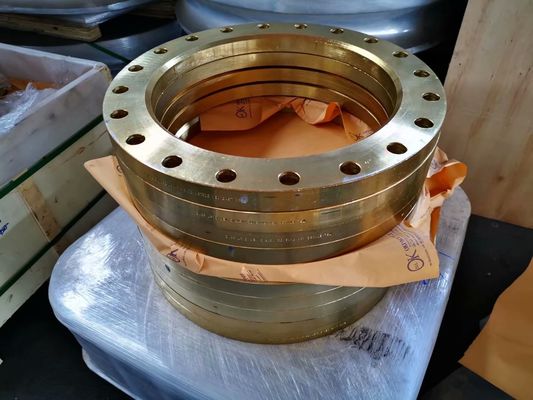

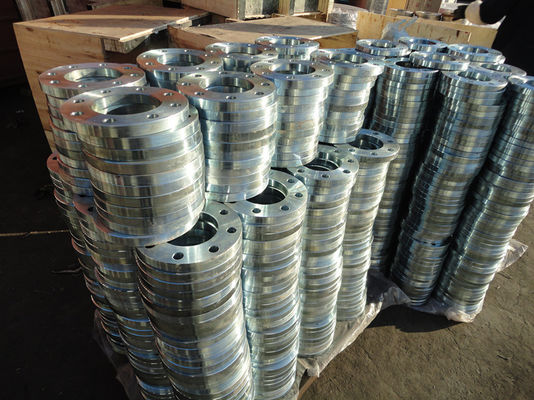

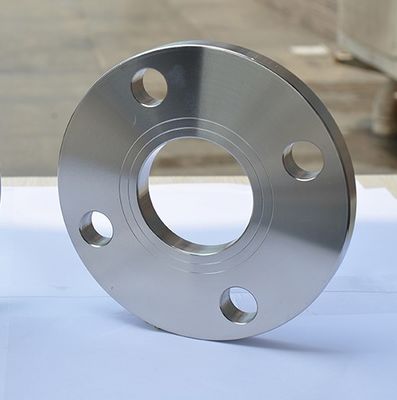

FLANGE do AÇO CARBONO da TABELA E da TABELA D da FLANGE de PLACA 600kpa de SABS 1123 1000kpa 1600kpa 2500kpa
|
PADRÃO
|
Tipo |
Pressão |
Material | tamanho |
Processo |
Superfície tratamento |
|
SABS1123
|
ASSIM, CEGO |
600kpa 1000kpa 1600kpa 2500kpa |
aço carbono de aço inoxidável |
DN15-DN600 |
FORJOU, FORJANDO |
Pintura amarela Óleo claro |
S.A.B.S 1123 flangeia
S.A.B.S 1123 flangeia
| KPa 1000 da pressão nominal 1000/2 = tabela 9 1000/4 = tabela 11 1000/3 = tabela 10 1000/8 = tabela 13 | ||||||||||||||||||
| Nom. Tamanho |
Tubulação O.D d1 |
Flange | Cara aumentada |
Parafusamento |
Perfuração | Pescoço | Chefe | |||||||||||
| D | b | b1 | b2 | b3 | h | h1 | d4 | f | Não. | d2 | k | d3 | h2 | r | d5 | |||
| 10 | 17,2 | 90 | 8 | 10 | 8 | 10 | 14 | 35 | 40 | 2 | M12 | 4 | 14 | 60 | 28 | 6 | 4 | 30 |
| 15 | 21,3 | 95 | 8 | 10 | 8 | 10 | 14 | 35 | 45 | 2 | M12 | 4 | 14 | 65 | 32 | 6 | 4 | 35 |
| 20 | 26,9 | 105 | 8 | 10 | 8 | 10 | 16 | 38 | 58 | 2 | M12 | 4 | 14 | 75 | 40 | 6 | 4 | 45 |
| 25 | 33,7 | 115 | 8 | 10 | 8 | 10 | 16 | 38 | 68 | 2 | M12 | 4 | 14 | 85 | 46 | 6 | 4 | 52 |
| 32 | 42,4 | 140 | 10 | 10 | 10 | 10 | 20 | 40 | 78 | 2 | M16 | 4 | 18 | 100 | 56 | 6 | 6 | 60 |
| 40 | 48,3 | 150 | 10 | 10 | 10 | 10 | 20 | 42 | 88 | 3 | M16 | 4 | 18 | 110 | 64 | 7 | 6 | 70 |
| 50 | 60,3 | 165 | 12 | 10 | 10 | 12 | 20 | 45 | 102 | 3 | M16 | 4 | 18 | 125 | 75 | 8 | 6 | 85 |
| 65 | 76,1 | 185 | 12 | 12 | 12 | 12 | 26 | 45 | 122 | 3 | M16 | 4 | 18 | 145 | 90 | 10 | 6 | 105 |
| 80 | 88,9 | 200 | 14 | 12 | 12 | 14 | 26 | 50 | 138 | 3 | M16 | 8 | 18 | 160 | 105 | 10 | 8 | 118 |
| 100 | 114,3 | 220 | 14 | 12 | 12 | 14 | 32 | 52 | 158 | 3 | M16 | 8 | 18 | 180 | 131 | 12 | 8 | 140 |
| *125 | 139,7 | 250 | 16 | 14 | 14 | 16 | 36 | 55 | 188 | 3 | M16 | 8 | 18 | 210 | 156 | 12 | 8 | 168 |
| 150 | 168,3 | 285 | 18 | 16 | 16 | 18 | 38 | 55 | 212 | 3 | M20 | 8 | 22 | 240 | 184 | 12 | 10 | 195 |
| *175 | 193,7 | 315 | 18 | 16 | - | 18 | - | 60 | 242 | 3 | M20 | 8 | 22 | 270 | 210 | 12 | 10 | - |
| 200 | 219,1 | 340 | 18 | 18 | - | 18 | - | 62 | 268 | 3 | M20 | 8 | 22 | 295 | 235 | 16 | 10 | - |
| *225 | 244,5 | 370 | 18 | 18 | - | 18 | - | 62 | 290 | 3 | M20 | 8 | 22 | 325 | 265 | 16 | 10 | - |
| 250 | 273,0 | 395 | 20 | 20 | - | 20 | - | 68 | 320 | 3 | M20 | 12 | 22 | 350 | 292 | 16 | 12 | - |
| 300 | 323,9 | 445 | 22 | 22 | - | 22 | - | 68 | 370 | 4 | M20 | 12 | 22 | 400 | 344 | 16 | 12 | - |
| 350 | 355,6 | 505 | 26 | 25 | - | 25 | - | 68 | 430 | 4 | M20 | 16 | 22 | 460 | 385 | 16 | 12 | - |
| 400 | 406,4 | 565 | 26 | 25 | - | 25 | - | 72 | 482 | 4 | M24 | 16 | 26 | 515 | 400 | 16 | 12 | - |
| 450 | 457,2 | 615 | 28 | 30 | - | 30 | - | 72 | 532 | 4 | M24 | 20 | 26 | 565 | 492 | 16 | 12 | - |
| 500 | 508,0 | 670 | 28 | 32 | - | 32 | - | 75 | 585 | 4 | M24 | 20 | 26 | 620 | 542 | 16 | 12 | - |
| 550 | 559,0 | 730 | 28 | 35 | - | 35 | - | 80 | 635 | 5 | M24 | 20 | 26 | 675 | 592 | 18 | 12 | - |
| 600 | 609,6 | 780 | 28 | 38 | - | 38 | - | 80 | 685 | 5 | M24 | 20 | 26 | 725 | 642 | 18 | 12 | - |
........
Material
1) Aço carbono P245GH, P250GH, S235 & SS304 de aço inoxidável, SS316, SS316L
Antiferrugem de superfície:
1 antiferrugem de superfície: Óleo claro antiferrugem
2 antiferrugem de superfície: Laqueação preta
3 antiferrugem de superfície: Laqueação amarela
4 antiferrugem de superfície: Galnavized (quente mergulhado galvanizado ou eletro galvanizado)
Conecte a cara:
Superfície 1: Revestimento liso
Superfície 2: Sprial serrilhou
Superfície 3: Dois ou três sulcos (linhas de água)
(Face=RF levantado, face=FF liso)
Termos:
1) Pagamento: L/C irrevogável na vista ou no T/T, D/P
2) Porto de China da CORRENTE DE RELÓGIO da condição de entrega ou de comprador do CIF o porto
3) Embalagem: Pálete/caixa da madeira compensada
Contato:
Gerente de vendas: Grace Zhang
FLANGE DE HEBEI XINFENG E ENCAIXE DE TUBULAÇÃO DE ALTA PRESSÃO CO., LTD.
Adicione.: Condado de Mencun, cidade de Cangzhou, província de Hebei, China 061400
Móbil: 86 18031772015 (wechat, whatsapp)
Telefone: 86-317-6725755
E-mail: info4@hbxfgj.com
Skype: cangzhouzhangnan
FAQ:
1. Que é seu MOQ?
Normalmente nosso MOQ para cada tamanho é de 1 toneladas. Se você pensa é demasiado, nós pode discutir de acordo com sua exigência nos detalhes.
2. Pode você oferecer a amostra grátis?
Sim, nós podemos fornecer amostras grátis de 150m - 200m.
3. Que é seu prazo de entrega?
Nós entregaremos em 30-45 dias
4. Pode você aceitar produtos misturados em um recipiente?
Sim, nós aceitamos certamente.
