O ANSI B16.9 ERW dado forma T fabricou os encaixes de tubulação SCH10 SCH20 SCH100 SCH120 SCHXXS

O ANSI B 16,9 TERMINA SCH10 SOLDADO & sem emenda SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS

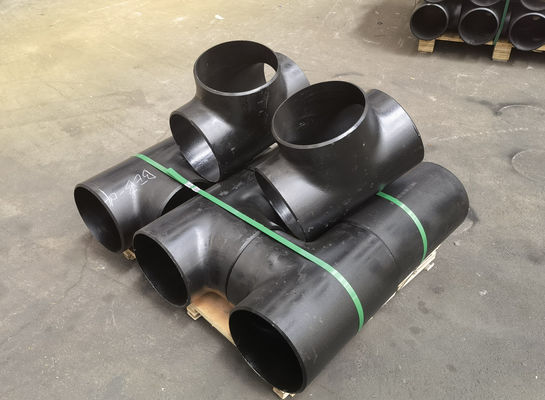

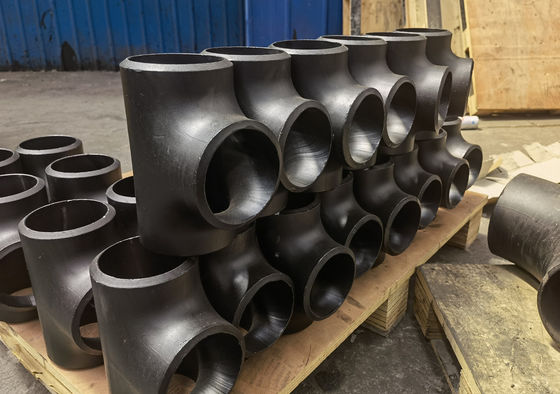

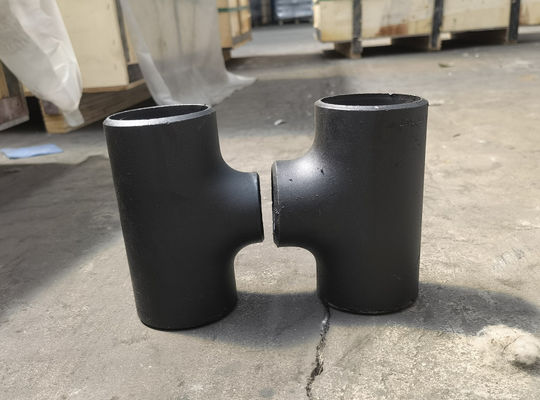

O T é um tipo dos encaixes de tubulação químicos com três furos, a saber uma entrada e duas tomadas; ou duas entradas e uma tomada. T-é dado forma e T em forma de Y, e T com bocais do igual-diâmetro e os bocais da diminuição, usados na junção de três mesmos ou os encanamentos diferentes. [1] a função principal do T é mudar o sentido do líquido. A escala exterior do diâmetro é do ″ 2,5 ao ″ 60 (2,5 polegadas = DN65, 60 polegadas = DN1500), a espessura de parede é 3-60mm, do ″ 26 ao ″ 60 (26 polegadas = DN650, 60 polegadas = DN1500) para T de solda. A espessura de parede é 28 a 60mm. As avaliações da pressão são Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS; Sch80, Sch100, Sch120, Sch140, Sch160, XXS.

Exportador igual do encaixe de tubulação do T do aço carbono na Índia, 24 polegadas fornecedor igual barrado 1/2 a 48 polegadas do T, fabricantes apropriados do T igual de aço inoxidável de ASME B16.9, T de ASME B16.9

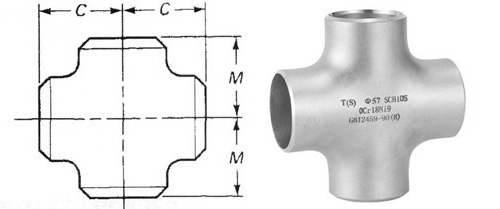

Dimensões da cruz reta de ASME B16.9

NPS	O.D. D	Centro-à-fim C	Centro-à-fim M
1/2	21,3	25	25
3/4	26,7	29	29
1	33,4	38	38
1 ¼	42,2	48	48
1 ½	48,3	57	57
2	60,3	64	64
½ 2	73	76	76
3	88,9	86	86
½ 3	101,6	95	95
4	114,3	105	105
5	141,3	124	124
6	168,3	143	143
8	219,1	178	178
10	273	216	216
12	323,8	254	254
14	355,6	279	279
16	406,4	305	305
18	457	343	343
20	508	381	381
22	559	419	419
24	610	432	432
26	660	495	495
28	711	521	521
30	762	559	559
32	813	597	597
34	864	635	635
36	914	673	673
38	965	711	711
40	1016	749	749
42	1067	762	711
44	1118	813	762
46	1168	851	800
48	1219	889	838



Dimensões de cruz reta Buttweld de ASME B 16,9

Tamanho nominal da tubulação (NPS)	DN	Diâmetro externo no chanfro	À-fim do centro
			Run.C	Tomada. M [notas (1) e (2)]
1/2	15	21,3	25	25
3/4	20	26,7	29	29
1	25	33,4	38	38
1-1/4	32	42,2	48	48
1-1/2	40	48,3	57	57
2	50	60,3	64	64
2-1/2	65	73,0	76	76
3	80	88,9	86	86
3-1/2	90	101,6	95	95
4	100	114,3	105	105
5	125	141,3	124	124
6	150	168,3	143	143
8	200	219,1	178	178
10	250	273,0	216	216
12	300	323,8	254	254
14	350	355,6	279	279
16	400	406,4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838
