Detalhes do produto:
|
| Material: | 304, 304L, 321, 316, 316L, etc. | Espessura: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| Tamanho: | 1/2” A 48" | Padrão: | ASME, MSS, HECTOGRAMA, RUÍDO, JIS, GB |
| tipo: | raio de 90 graus de comprimento, raio curto de 90 graus, raio de 45 graus de comprimento, faixa de u | ||
| Realçar: | 316 COTOVELO ButtWeld do ANSI B16.9,COTOVELO 304 321 ButtWeld,COTOVELO de SCH120 XXS sem emenda |
||

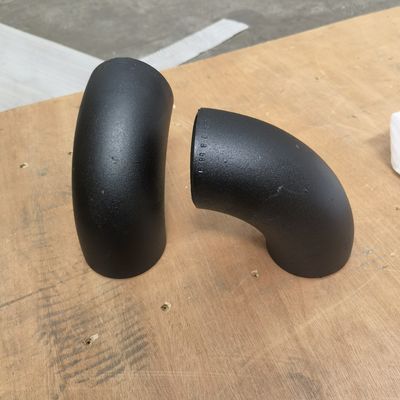

O ANSI B 16,9 TERMINA SCH10 SOLDADO & sem emenda SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ELOBW
1. Material: 304, 304L, 321, 316, 316L, etc.
2. padrão: ASME, MSS, HECTOGRAMA, RUÍDO, JIS, GB
3. tipo: raio de 90 graus de comprimento, raio curto de 90 graus, raio de 45 graus de comprimento, faixa de um retorno de 180 graus
Nós oferecemos os encaixes sanitários, os encaixes sanitários de aço inoxidável, e os encaixes de tubo de aço inoxidável que são fabricados usando a qualidade a melhor de aço inoxidável. Nosso vasto leque do T de aço inoxidável sanitário é sabido entre o cliente devido a sua resistência à tração. Estes encaixes de tubo de aço em várias categorias e revestimentos conforme as necessidades.
Especificação extremidade de aço inoxidável do cotovelo soldado:
| Especificação | Tipo | Dados |
| Tamanho | raio longo/curto de 90 graus raio de 45 graus de comprimento |
1/2 sem emenda” - 20" (DN15-DN500) 1/2 soldado” - 48" (DN15-DN1200) |
| faixa de um retorno de 180 graus | 1/2 sem emenda” - 4" (DN15-DN100) | |
| Espessura de parede | raio longo/curto de 90 graus raio de 45 graus de comprimento |
SCH5S-SCH160 |
| faixa de um retorno de 180 graus | SCH5S-SCH80S | |
| Material | 304, 304L, 321, 316, 316L, etc. | |
| Padrão | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, RUÍDO 2605, JIS B2313 | ||
Tipos extremidade de aço inoxidável de cotovelo soldado:
Parâmetro técnico:
| ANSI B16.9 dos cotovelos da Extremidade-soldadura | ||||
| Diâmetro nominal | Parte externa
Diameter/mm |
Centro a End/mm | ||
|

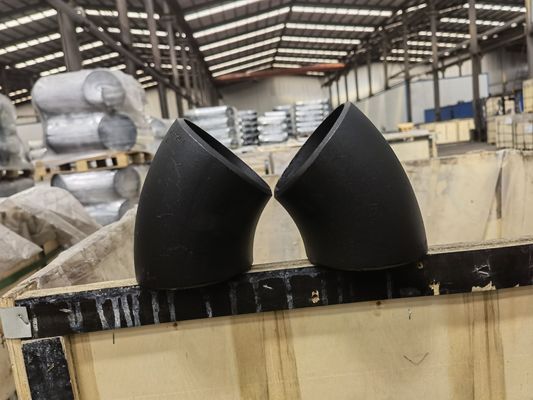

cotovelo de 45 graus
|
cotovelo de 90 graus | |||
| DN | OD | Raio longo | Raio longo | Raio curto |
| 1/2 | 21,3 | 15,7 | 38,1 | - |
| 3/4 | 26,7 | 19,1 | 38,1 | - |
| 1 | 33,4 | 22,4 | 38,1 | 25,4 |
| 1 1/4 | 42,2 | 25,4 | 47,8 | 31,8 |
| 1 1/2 | 48,3 | 28,4 | 57,2 | 38,1 |
| 2 | 60,3 | 35,1 | 76,2 | 50,8 |
| 2 1/2 | 73 | 44,5 | 95,3 | 63,5 |
| 3 | 88,9 | 50,8 | 114,3 | 76,2 |
| 3 1/2 | 101,6 | 57,2 | 133,4 | 88,9 |
| 4 | 114,3 | 63,5 | 152,4 | 101,6 |
| 5 | 141,3 | 79,2 | 190,5 | 127 |
| 5 | 168,3 | 95,3 | 228,6 | 152,4 |
| 8 | 219,1 | 127 | 304,8 | 203,2 |
| 10 | 273,1 | 158,8 | 381 | 254 |
| 12 | 323,9 | 190,5 | 457,2 | 304,8 |
| 14 | 355,6 | 222,3 | 533,4 | 355,6 |
| 16 | 406,4 | 254 | 609,6 | 406,4 |
| 18 | 457,2 | 285,8 | 685,8 | 457,2 |
| 20 | 508 | 317,5 | 762 | 508 |
| 22 | 558,8 | 342,9 | 838,2 | 558,8 |
| 24 | 609,6 | 381 | 914,4 | 609,6 |
Especificação extremidade de aço inoxidável do cotovelo soldado:
| Especificação | Tipo | Dados |
| Tamanho | raio longo/curto de 90 graus raio de 45 graus de comprimento |
1/2 sem emenda” - 20" (DN15-DN500) 1/2 soldado” - 48" (DN15-DN1200) |
| faixa de um retorno de 180 graus | 1/2 sem emenda” - 4" (DN15-DN100) | |
| Espessura de parede | raio longo/curto de 90 graus raio de 45 graus de comprimento |
SCH5S-SCH160 |
| faixa de um retorno de 180 graus | SCH5S-SCH80S | |
| Material | 304, 304L, 321, 316, 316L, etc. | |
| Padrão | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, RUÍDO 2605, JIS B2313 | ||
