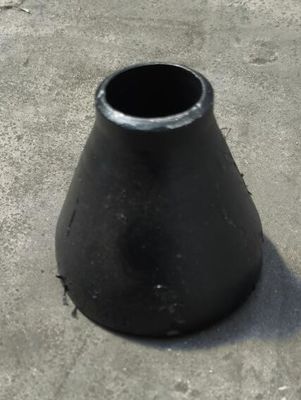

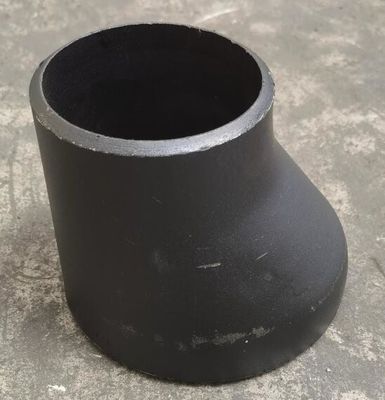

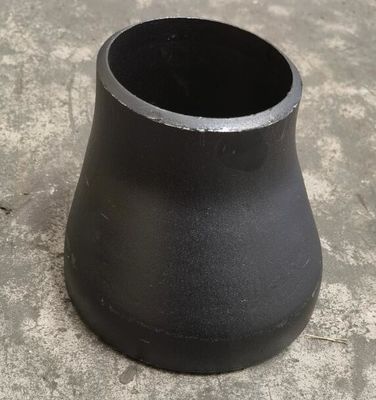

Pintura do preto do redutor SCH40 A234 WPB da tubulação de aço da CCE do ENGODO do PED ASME B16.9 do ISO

Pintura do preto do redutor SCH40 A234 WPB da tubulação de aço da CCE do ENGODO do PED ASME B16.9 do ISO
Pintura do preto do redutor SCH40 A234 WPB da tubulação de aço da CCE do ENGODO do PED ASME B16.9 do ISO Pintura do preto do redutor SCH40 A234 WPB da tubulação de aço da CCE do ENGODO do PED ASME B16.9 do ISO Pintura do preto do redutor SCH40 A234 WPB da tubulação de aço da CCE do ENGODO do PED ASME B16.9 do ISO

Imagem Grande :  Pintura do preto do redutor SCH40 A234 WPB da tubulação de aço da CCE do ENGODO do PED ASME B16.9 do ISO

Detalhes do produto:
Lugar de origem: China
Marca: XF
Certificação: ISO9001 , PED AND AD2000 W0 EN10204 3.1
Número do modelo: 1/2” - 48"
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: 1USD-100USD
Detalhes da embalagem: Caixas e páletes da madeira compensada
Tempo de entrega: 15-30DAYS
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union
Habilidade da fonte: 1500TONS UM MÊS
Contato

Pintura do preto do redutor SCH40 A234 WPB da tubulação de aço da CCE do ENGODO do PED ASME B16.9 do ISO

descrição
Padrão: ASME B16.9 Tamanho: 1/2” - 48"
Material: A234 WPB SS304/304L SS316/316L Espessura: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Revestimento: Pintura preta, óleo, galvanizada fria e quente galvanizados Pacote: Caixas e páletes da madeira compensada
Realçar:

Redutor da tubulação de aço do ENGODO de ASME B16.9

,

Redutor da tubulação de aço da CCE de ASME B16.9

,

Redutor do preto do PED A234 WPB do ISO

REDUTOR SCH40 A234 WPB DA CCE DO REDUTOR DO ENGODO DE ASME B16.9 COM PINTURA PRETA



Material: A234 WPB SS304/304L SS316/316L



Tamanho: 1/2” - 48"



Espessura: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160





Revestimento: Pintura preta, óleo, galvanizada fria e quente galvanizados



Pacote: Caixas e páletes da madeira compensada



Descrição do produto detalhada
Nome do produto: COTOVELO, REDUTOR, T, TAMPÃO Padrão: ANSI B16.9, EN10253, RUÍDO
Material: A234 WPB/P245GH/S235JRG2/ST37-2 Tipo: Encaixe sem emenda, encaixe soldado
Cor: Preto, óleo da prova da oxidação Aço: Aço carbono, de aço inoxidável
Lugar: Hebei Pagamento: Pagamento avançado de 30%, 70% contra a cópia do BL
Certificado: ISO, PED Uso: Conexão de tubulação

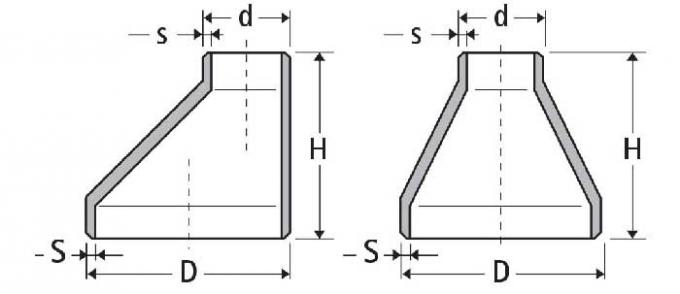

Dimensões dos redutores do ANSI /ASME B16.9, carta concêntrica Buttweld das dimensões do redutor, dimensões Buttweld excêntricas dos redutores:

O redutor de Eccnetric dimensiona ANSI B16.9

Dimensões de aço inoxidável dos redutores

Código RCD REISO Ø GRANDE Ø PEQUENO ALTURA H milímetro PESO TEÓRICO QUILOGRAMA
DN D milímetro Espessura S milímetro DN d milímetro Espessura s milímetro
27 21 3/4 26,9 2,3 1/2 21,3 2,0 38 0,08
33 21 1 33,7 2,6 1/2 21,3 2,0 50 0,09
33 27 3/4 26,9 2,3 0,09
42 21 1 ″ 1/4 42,4 2,6 1/2 21,3 2,0 50 0,12
42 27 3/4 26,9 2,3 0,13
42 33 1 33,7 2,6 0,14
*48 21 1 ″ 1/2 48,3 2,6 1/2 21,3 2,0 64 0,18
48 27 3/4 26,9 2,3 0,19
48 33 1 33,7 2,6 0,20
48 42 1 ″ 1/4 42,4 2,6 0,20
60 27 2 60,3 2,9 3/4 26,9 2,3 76 0,30
60 33 1 33,7 2,6 0,31
60 42 1 ″ 1/4 42,4 2,6 0,32
60 48 1 ″ 1/2 48,3 2,6 0,33
76 33 2 ″ 1/2 76,1 2,9 1 33,7 2,6 90 0,40
76 42 1 ″ 1/4 42,4 2,6 0,47
76 48 1 ″ 1/2 48,3 2,6 0,48
76 60 2 60,3 2,6 0,49
89 42 3 88,9 3,2 1 ″ 1/4 42,4 2,6 90 0,55
89 48 1 ″ 1/2 48,3 2,6 0,61
89 60 2 60,3 2,9 0,62
89 76 2 ″ 1/2 76,1 2,9 0,63
114 48 4 114,3 3,6 1 ″ 1/2 48,3 2,6 100 0,85
114 60 2 60,3 2,9 0,98
114 76 2 ″ 1/2 76,1 2,9 1,00
114 89 3 88,9 3,2 1,02
139 60 5 139,7 4,0 2 60,3 2,9 127 1,60
139 76 2 ″ 1/2 76,1 2,9 1,70
139 89 3 88,9 3,2 1,74
139 114 4 114,3 3,6 1,76
*168 76 6 168,3 4,5 2 ″ 1/2 76,1 2,9 140 2,60
168 89 3 88,9 3,2 2,70
168 114 4 114,3 3,6 2,82
168 139 5 139,7 4,0 2,94
219 114 8 219,1 6,3 4 114,3 3,6 152 5,03
219 139 5 139,7 4,0 5,12
219 168 6 168,3 4,5 5,18
*273 114 10 273,0 6,3 4 114,3 3,6 178 7,00
*273 139 5 139,7 4,0 7,20
273 168 6 168,3 4,5 7,40
273 219 8 219,1 6,3 7,55
323 168 12 323,9 7,1 6 168,3 4,5 203 11,00
323 219 8 219,1 6,3 11,10
323 273 10 273 6,3 11,20

N.B. código RCD = redutores concêntricos – código REISO = redutores excêntricos

* somente concêntrico



ANSI/REDUTOR de ASME B16.9 – tolerâncias dimensionais do redutor de Concnentric e de redutores excêntricos da tubulação

Tamanho nominal da tubulação 1/2 a 2.1/2 3 a 3.1/2 4 5 a 8
Diâmetro externo
em (d) chanfrado		 + 1,6
– 0,8		 1,6 1,6 + 2,4
– 1,6
Dentro do diâmetro na extremidade 0,8 1,6 1,6 1,6
Comprimento total (h) 2 2 2 2
Tamanho nominal da tubulação 10 a 18 20 a 24 26 a 30 32 a 48
Diâmetro externo
em (d) chanfrado		 + 4
– 3,2		 + 6,4
– 4,8		 + 6,4
– 4,8		 + 6,4
– 4,8
Dentro do diâmetro na extremidade 3,2 4,8 + 6,4
– 4,8		 + 6,4
– 4,8
Comprimento total (h) 2 2 5 5
Espessura de parede (t) Não menos de 87,5% da espessura de parede nominal

As tolerâncias dimensionais são nos milímetros salvo indicação contrária e são ± igual salvo menção em contrário.
