Detalhes do produto:
|
| Padrão: | ASME B16.9 | Tamanho: | 1/2” - 48" |
|---|---|---|---|
| Material: | A234 WPB/SS304/314L/SS316/316L | Espessura: | SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 |
| Revestimento: | Pintura preta, óleo, galvanizada fria e quente galvanizados | Pacote: | Caixas e páletes da madeira compensada |
| Realçar: | T de redutor ButtWeld de ASME B16.9,T igual de SCH120 22mm,encaixe de tubulação igual sem emenda do T |
||

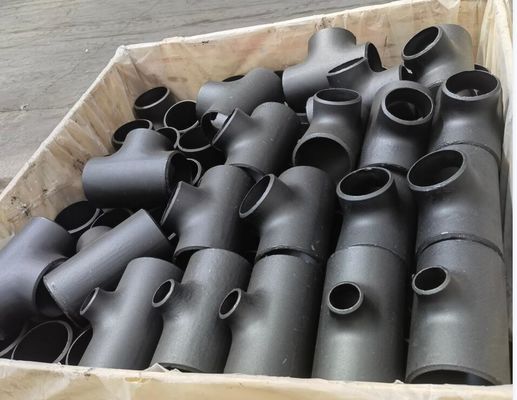

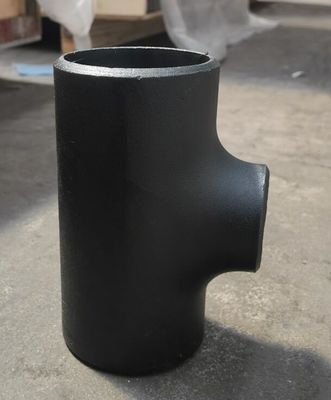

SOLDADURA DE EXTREMIDADE STD DE ASME B16.9 SCH40, SCH80, T SCH160 IGUAL SEM EMENDA E PARA REDUZIR A PINTURA DO PRETO DO T
Material: ASME B16.9
Tamanho: 1/2” - 48"
Espessura: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Revestimento: Pintura preta, óleo, galvanizada fria e quente galvanizados

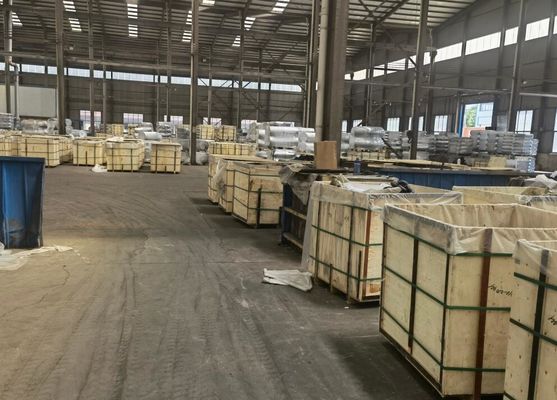

Pacote: Caixas e páletes da madeira compensada

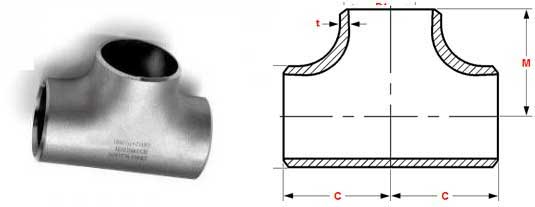

| Tamanho nominal da tubulação (polegadas) | Diâmetro externo no chanfro |
Centro-à-fim | |
|---|---|---|---|
| Corrida (c) | Tomada (M) | ||
| 1/2 | 21,3 | 25 | 25 |
| 3/4 | 26,7 | 29 | 29 |
| 1 | 33,4 | 38 | 38 |
| 1 1/4 | 42,2 | 48 | 48 |
| 1 1/2 | 48,3 | 57 | 57 |
| 2 | 60,3 | 64 | 64 |
| 2 1/2 | 73,0 | 76 | 76 |
| 3 | 88,9 | 86 | 86 |
| 3 1/2 | 101,6 | 95 | 95 |
| 4 | 114,3 | 105 | 105 |
| 5 | 141,3 | 124 | 124 |
| 6 | 168,3 | 143 | 143 |
| 8 | 219,1 | 178 | 178 |
| 10 | 273,0 | 216 | 216 |
| 12 | 323,8 | 254 | 254 |
| 14 | 355,6 | 279 | 279 |
| 16 | 406,4 | 305 | 305 |
| 18 | 457,0 | 343 | 343 |
| 20 | 508,0 | 381 | 381 |
| 22 | 559,0 | 419 | 419 |
| 24 | 610,0 | 432 | 432 |
As dimensões estão nos milímetros
Fonte: T de ASME B16.9 – 2007
As dimensões estão nos milímetros salvo indicação contrária. Espessura de parede (t) deve ser especificado pelo cliente.

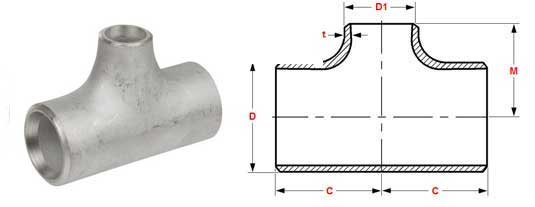

| Tamanho nominal da tubulação (polegadas) | Diâmetro externo no chanfro |
Centro-à-fim | |||
|---|---|---|---|---|---|
| Corrida | Tomada | Corrida | Tomada | Corrida (c) | Tomada (M) |
| 1/2 | 1/4 3/8 |
21,3 | 13,7 17,3 |
25 | 25 |
| 3/4 | 3/8 1/2 |
26,7 | 17,3 21,3 |
29 | 29 |
| 1 | 1/2 3/4 |
33,4 | 21,3 26,7 |
38 | 38 |
| 1 1/4 | 1/2 3/4 1 |
42,2 | 21,3 26,7 33,4 |
48 | 48 |
| 1 1/2 | 1/2 3/4 1 1 1/4 |
48,3 | 21,3 26,7 33,4 42,2 |
57 | 57 |
| 2 | 3/4 1 1 1/4 1 1/2 |
60,3 | 26,7 33,4 42,2 48,3 |
64 | 44 51 57 60 |
| 2 1/2 | 1 1 1/4 1 1/2 2 |
73,0 | 33,4 42,2 48,3 60,3 |
76 | 57 64 67 70 |
| 3 | 1 1/4 1 1/2 2 2 1/2 |
88,9 | 42,2 48,3 60,3 73,0 |
86 | 70 73 76 83 |
| 3 1/2 | 1 1/2 2 2 1/2 3 |
101,6 | 48,3 60,3 73,0 88,9 |
95 | 79 83 89 92 |
| 4 | 1 1/2 2 2 1/2 3 3 1/2 |
114,3 | 48,3 60,3 73,0 88,9 101,6 |
105 | 86 89 95 98 102 |
| 5 | 2 2 1/2 3 3 1/2 4 |
141,3 | 60,3 73,0 88,9 101,6 114,3 |
124 | 105 108 111 114 117 |
| 6 | 2 1/2 3 3 1/2 4 5 |
168,3 | 73,0 88,9 101,6 114,3 141,3 |
143 | 121 124 127 130 137 |
| 8 | 3 1/2 4 5 6 |
219,1 | 101,6 114,3 141,3 168,3 |
178 | 152 156 162 168 |
| 10 | 4 5 6 8 |
273,0 | 114,3 141,3 168,3 219,1 |
216 | 184 191 194 203 |
| 12 | 5 6 8 10 |
323,8 | 141,3 168,3 219,1 273,0 |
254 | 216 219 229 241 |
| 14 | 6 8 10 12 |
355,6 | 168,3 219,1 273,0 323,8 |
279 | 238 248 257 270 |
| 16 | 6 8 10 12 14 |
406,4 | 168,3 219,1 273,0 323,8 355,6 |
305 | 264 273 283 295 305 |
| 18 | 8 10 12 14 16 |
457,0 | 219,1 273,0 323,8 355,6 406,4 |
343 | 298 308 321 330 330 |
| 20 | 8 10 12 14 16 18 |
508,0 | 219,1 273,0 323,8 355,6 406,4 457,0 |
381 | 324 333 346 356 356 368 |
| 22 | 10 12 14 16 18 20 |
559,0 | 273,0 323,8 355,6 406,4 457,0 508,0 |
419 | 359 371 381 381 394 406 |
| 24 | 10 12 14 16 18 20 22 |
610,0 | 273,0 323,8 355,6 406,4 457,0 508,0 559,0 |
432 | 384 397 406 406 419 432 432 |
As dimensões estão nos milímetros
Fonte: T 2018 de ASME B16.9
| Tamanho nominal da tubulação | 1/2 a 2.1/2 | 3 a 3.1/2 | 4 | 5 a 8 | 10 a 18 | 20 a 24 | 26 a 30 | 32 a 48 |
| Fora do diâmetro em (d) chanfrado |
+1,6 -0,8 |
1,6 | 1,6 | +2,4 -1,6 |
+4 -3,2 |
+6,4 -4,8 |
+6,4 -4,8 |
+6,4 -4,8 |
| Dentro do diâmetro na extremidade | 0,8 | 1,6 | 1,6 | 1,6 | 3,2 | 4,8 | +6,4 -4,8 |
+6,4 -4,8 |
| Centro a terminar (C/M) | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 5 |
| Parede Thk (t) | Não menos de 87,5% da espessura de parede nominal | |||||||
As tolerâncias dimensionais são nos milímetros salvo indicação contrária e são ± igual salvo menção em contrário.
