A extremidade de ASME B16.9 soldou o cotovelo de aço do preto dos encaixes de tubulação SCH10 SCH20 STD SCH40 SCH80

A extremidade de ASME B16.9 soldou o cotovelo de aço do preto dos encaixes de tubulação SCH10 SCH20 STD SCH40 SCH80
A extremidade de ASME B16.9 soldou o cotovelo de aço do preto dos encaixes de tubulação SCH10 SCH20 STD SCH40 SCH80 A extremidade de ASME B16.9 soldou o cotovelo de aço do preto dos encaixes de tubulação SCH10 SCH20 STD SCH40 SCH80 A extremidade de ASME B16.9 soldou o cotovelo de aço do preto dos encaixes de tubulação SCH10 SCH20 STD SCH40 SCH80 A extremidade de ASME B16.9 soldou o cotovelo de aço do preto dos encaixes de tubulação SCH10 SCH20 STD SCH40 SCH80

Imagem Grande :  A extremidade de ASME B16.9 soldou o cotovelo de aço do preto dos encaixes de tubulação SCH10 SCH20 STD SCH40 SCH80

Detalhes do produto:
Lugar de origem: China
Marca: XF
Certificação: ISO9001 , PED AND AD2000 W0 EN10204 3.1
Número do modelo: 1/2” - 48"
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: 1USD-100USD
Detalhes da embalagem: Caixas e páletes da madeira compensada
Tempo de entrega: 15-30DAYS
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union
Habilidade da fonte: 1500Tons/Month

A extremidade de ASME B16.9 soldou o cotovelo de aço do preto dos encaixes de tubulação SCH10 SCH20 STD SCH40 SCH80

descrição
Padrão: ASME B16.9 Material: A234 WPB
Tamanho: 1/2” - 48" Espessura: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Raio: L/R E S/R Ângulo: 45D 90D 180D
Pacote: Caixas e páletes da madeira compensada Revestimento: Pintura preta, óleo, galvanizada fria e quente galvanizados
Realçar:

Encaixes de tubulação B16.9 soldados extremidade

,

A extremidade de ASME soldou os encaixes de tubulação SCH10

,

Cotovelo de aço do preto de ASME SCH80

A EXTREMIDADE DE ASME B16.9 SOLDOU O COTOVELO PRETO DA PINTURA DOS ENCAIXES DE TUBULAÇÃO



Material: A234 WPB SS304/304L SS316/316L



Tamanho: 1/2” - 48"



Espessura: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160



Raio: L/R E S/R



Ângulo: 45D 90D 180D



Revestimento: Pintura preta, óleo, galvanizada fria e quente galvanizados



Pacote: Caixas e páletes da madeira compensada

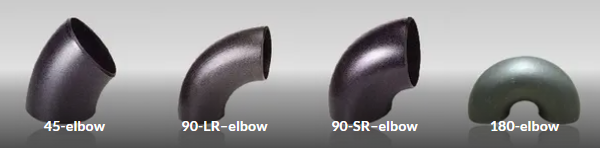

45 cotovelo do grau de Degree/90 Degree/180, raio longo/cotovelo curto do raio

Cotovelo soldado extremidade sem emenda, AÇO CARBONO 0 do encaixe de tubulação de ASTM B16.9



  • Tamanho
    • Cotovelo soldado: 4 ″ DN150~DN1800 do ″ ~72
    • Cotovelo sem emenda: ″ DN15~DN600 do ″ ~24 de 1/2
    • Parede Thinkness: sch10, - 160, xxs, STD
  • Materiais
    • Aço carbono: ASTM/ASME A234 WPB, WPC
    • De aço inoxidável: ASTM/ASME A403 WP 304-304L-304H-304LN-304N; ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti; ASTM/ASME A403 WP 321-321H

Padrões:

ASTM A234 WPB, ASME B16.9, MSS SP-43, RUÍDO 2617, JIS B2313

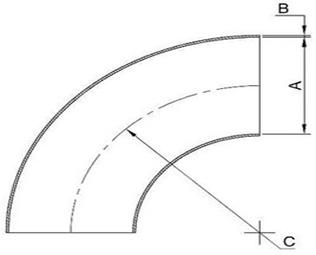

Dimensões do cotovelo de ASME B16.9 1.5D:

 Raio de 90 cotovelos = 1.5d

dimensões do cotovelo 1.5D

INTERIOR

PAREDE

LINHA CENTRAL

PESO

Diâmetro Espessura Raio Pela parte
‘A’ milímetro ‘B’ milímetro ‘C’ milímetro quilos
15 1,50 30 0,03
20 1,50 35 0,04
25 1,50 32,5 0,06
32 1,50 45 0,11
40 1,50 60 0,20
50 2,00 73 0,31
65 2,00 95 0,52
80 2,00 123 0,77
100 2,00 150 1,20
100 3,00 150 1,79
125 2,00 188 1,88
150 2,00 225 2,69
150 3,00 225 4,09



o cotovelo 1.5D torna mais pesada a carta do tamanho:

PESOS DOS ENCAIXES
NPS
polegadas
COTOVELOS
1.5D
COTOVELOS
1.5D
Sch.
5S
Sch.
10S
Sch.
40S
Sch.
80S
Sch.
5S
Sch.
10S
Sch.
40S
Sch.
80S
1/2 0,05 0,06 0,08 0,10 0,03 0,04 0,05 0,07
3/4 0,06 0,07 0,09 0,11 0,04 0,05 0,06 0,07
1 0,09 0,15 0,18 0,20 0,06 0,10 0,12 0,13
1 1/4 0,13 0,20 0,25 0,35 0,09 0,13 0,17 0,12
1 1/2 0,18 0,30 0,40 0,50 0,12 0,20 0,27 0,33
2 0,30 0,50 0,70 0,90 0,20 0,33 0,47 0,60
2 1/2 0,60 0,85 1,35 1,80 0,40 0,60 0,90 1,20
3 0,90 1,30 2,00 2,90 0,60 0,90 1,35 1,90
4 1,40 2,00 4,00 5,90 0,90 1,35 2,65 3,90
5 2,90 3,60 6,50 9,70 1,95 2,40 4,35 6,50
6 4,00 5,00 10,5 16,0 2,70 3,35 7,00 10,5
8 7,40 10,0 21,5 33,5 4,90 6,70 14,5 22,5
10 13,6 16,8 38,5 52,5 9,10 11,2 25,6 35,0
12 23,4 27,0 59,0 79,0 15,6 18,0 39,5 53,0
14 29,0 35,0 70,0 94,0 19,3 23,5 47,0 63,0
16 41,3 47,0 95,0 125 27,5 31,5 63,5 84,0
18 51,8 59,0 120 158 34,5 39,5 80,0 105
20 73,0 85,0 146 194 49,0 57,0 98,0 129
24 122 140 210 282 82,0 94,0 140 188








Encaixes de tubulação Buttweld de aço inoxidável

  Encaixes de aço inoxidável da solda de extremidade
Tipos dos encaixes 90º LRs, 90º SRs, cotovelos 45º,
Redutores concêntricos, redutores excêntricos,
T, reduzindo T e Stub Ends Fittings
Tamanhos 1/2” – 12"
Programações Sch 10S - 80S

* avaliações de alta pressão e tamanhos maiores do que alistados acima de disponível mediante solicitação.
