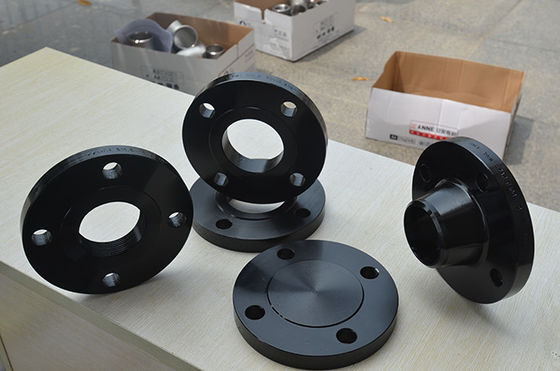

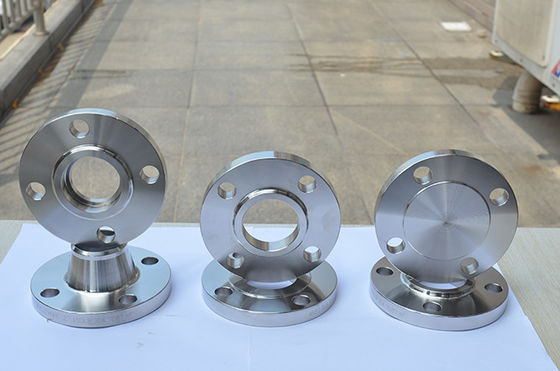

Deslizamento de aço forjado do ANSI B16.47 do ANSI B16.5 da FLANGE no pescoço de Lap Joint Bind Socket Welding

São deslizados sobre a tubulação e soldados então de tanto dentro como fora de para fornecer a suficiente força e para impedir o escapamento. Esta flange é usada em vez dos pescoços da solda por muitos usuários devido ao seu mais barato e igualmente ao fato que exige menos precisão ao cortar a tubulação ao comprimento. Deslizamento - os ons não são usados normalmente nas aplicações do alto-esforço devido ao baixo acessório do cubo e da solda.

Igualmente sabido como uma flange do alto-cubo ou uma flange afilada do cubo, as flanges do solda-pescoço são projetadas ser juntadas a um sistema tranquilo pela extremidade-soldadura. As flanges do pescoço da solda são preferidas quando conduzir é assunto aos esforços altos, às altas pressões ou temperaturas subzero/elevados. O pescoço, ou o cubo, ajudam a transmitir o esforço ambiental na flange com a tubulação a que é soldada. A transição gradual da espessura da base do cubo à espessura de parede na solda de extremidade fornece o reforço importante da flange. A turbulência e a erosão são reduzido devido ao tamanho furado de harmonização da tubulação e da flange. Estas flanges não são furadas para combinar a identificação da tubulação de acoplamento tão lá são nenhuma limitação do fluxo.

Similar a uma flange do mocassim no projeto, mas com um furo que seja rebaixado para aceitar a tubulação. O diâmetro do restante furado é o mesmo que o diâmetro interno da tubulação. Uma solda de faixa em torno do cubo da flange uniu a flange à tubulação. Uma solda opcional do intervalo pode ser aplicada em aplicações altas do esforço. Seu uso mais grande está nos sistemas de alta pressão tais como linhas hidráulicas e de vapor.

Usado para circunstâncias especiais com sua vantagem principal que é que podem ser unidos à tubulação sem soldadura. Uma solda de selo é usada às vezes igualmente conjuntamente com a conexão rosqueada. Embora disponível na maioria tamanhos e de avaliação da pressão, rosqueou flanges são usados hoje quase exclusivamente em tamanhos menores da tubulação. As flanges rosqueadas não são apropriadas para conduzir com espessuras de parede finas porque cortar uma linha na tubulação não é possível.

Quase idêntico a uma flange do mocassim, mas a ter um raio na interseção do furo e da cara da flange para acomodar uma extremidade do topo do regaço. Estas flanges deslizam sobre a tubulação e de outra maneira não lhe são soldadas nem não são prendidas. A pressão de parafusamento é transmitida à gaxeta pela pressão da flange contra a parte traseira do regaço da tubulação (topo-fim). A cara nos formulários do topo-fim a cara da gaxeta da flange. As flanges da Regaço-junção não aumentaram as caras e uma única conexão exige a flange da regaço-junção e um topo-fim da tubulação. São usados melhor onde as seções de sistemas de encanamento precisam de ser desmontadas rapidamente e facilmente para a inspeção ou a substituição.

As flanges cegas não têm um furo e são usadas para cortar uma abertura do sistema tranquilo ou da embarcação. Seu projeto permite o acesso fácil ao sistema da embarcação ou de encanamento para finalidades da inspeção. Pode ser fornecido com ou sem cubos na opção do fabricante. Em termos da carga interna da pressão e do parafuso, as flanges cegas, especialmente nos tamanhos maiores, são os tipos o mais altamente forçados da flange.
