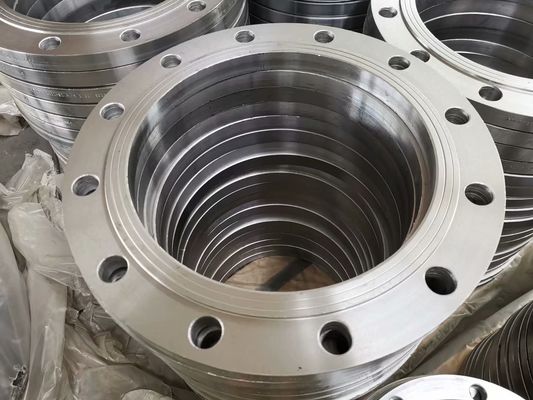

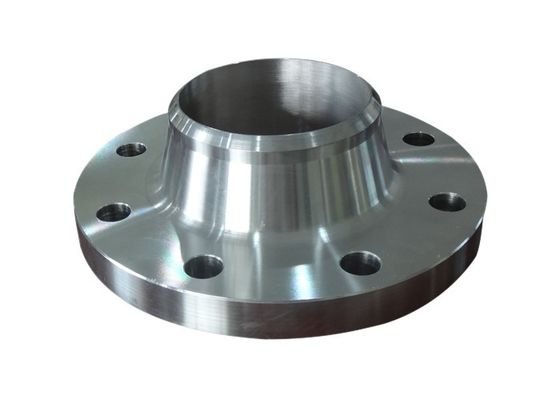

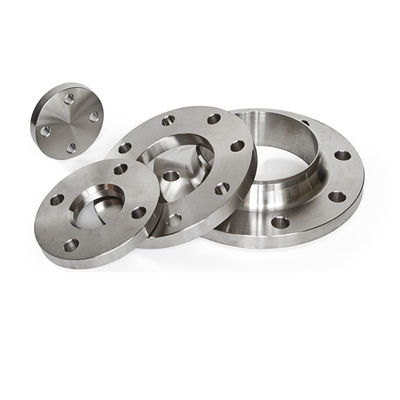

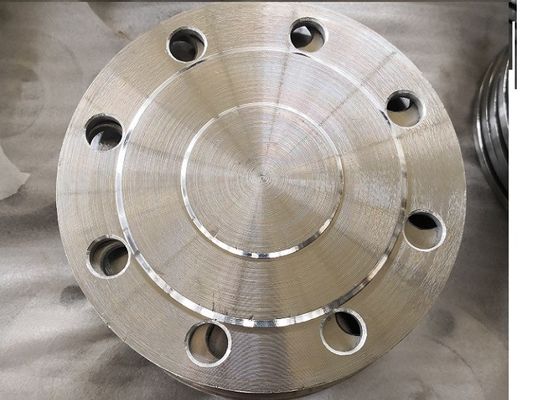

A flange WN do GOST 33259 de PN6 PN10 PN16 PN25 PN40 cega ASSIM o GOST 12821 do GOST 12820

A flange WN do GOST 33259 de PN6 PN10 PN16 PN25 PN40 cega ASSIM o GOST 12821 do GOST 12820
A flange WN do GOST 33259 de PN6 PN10 PN16 PN25 PN40 cega ASSIM o GOST 12821 do GOST 12820 A flange WN do GOST 33259 de PN6 PN10 PN16 PN25 PN40 cega ASSIM o GOST 12821 do GOST 12820 A flange WN do GOST 33259 de PN6 PN10 PN16 PN25 PN40 cega ASSIM o GOST 12821 do GOST 12820 A flange WN do GOST 33259 de PN6 PN10 PN16 PN25 PN40 cega ASSIM o GOST 12821 do GOST 12820

Imagem Grande :  A flange WN do GOST 33259 de PN6 PN10 PN16 PN25 PN40 cega ASSIM o GOST 12821 do GOST 12820

Detalhes do produto:
Lugar de origem: China
Marca: XF
Certificação: ISO,TUV,CE
Número do modelo: GOST 33295 ГОСТ12820 ГОСТ12821
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 5 toneladas
Detalhes da embalagem: caixa e pálete da madeira compensada
Tempo de entrega: 30-40 dias
Termos de pagamento: L/C, D/P, T/T
Habilidade da fonte: 3000 toneladas/mês
Contato

A flange WN do GOST 33259 de PN6 PN10 PN16 PN25 PN40 cega ASSIM o GOST 12821 do GOST 12820

descrição
Material: CS SS Collor: óleo claro
Pressão: PN6-100 tipo: O plano de aço soldou flanges
Tamanho: DN15-DN3000
Realçar:

PN40 flange WN do GOST 33259

,

PN16 FLANGE DO GOST 33259 ASSIM

,

GOST 12820 da FLANGE TÃO cega de WN

GOST da FLANGE 33259 WN, ASSIM, ГОСТ CEGO 12820 ГОСТ 12821 PN6 PN10 PN16 PN25 PN40, aço carbono e de aço inoxidável





PADRÃO



Tipo

Pressão

 Material tamanho

Processo

Superfície

tratamento

GOST33259

GOST12820

GOST12821



ASSIM, CORTINAS, WN



PN06, PN10, PN16,

PN25, PN40, PN64,

PN100,

aço carbono

de aço inoxidável


DN15-DN3000

FORJOU, FORJANDO

Óleo claro

Detalhes da flange:

FLANGE DE PLACA, FLANGE CEGA, FLANGE DE SOLDA DO PESCOÇO

ГОСТ 12820, ГОСТ12821, ГОСТ12822, ГОСТ12836-80

PN06-PN160





ГОСТ 12820 PN06-PN25


A flange WN do GOST 33259 de PN6 PN10 PN16 PN25 PN40 cega ASSIM o GOST 12821 do GOST 12820 0




Nomencatlure Dimensões, milímetro Peso, quilograma
D D1 D2 d1 b h n, d
Pnom = MPa 0,6 (6 kgf/cm2)
1-10-6 75 50 35 15 10 2 4 11 0,31
1-15-6 80 55 40 19 10 2 4 11 0,33
1-20-6 90 65 50 26 12 2 4 11 0,53
1-25-6 100 75 60 33 12 2 4 11 0,64
1-32-6 120 90 70 39 13 2 4 14 1,01
1-40-6 130 100 80 46 13 3 4 14 1,21
1-50-6 140 110 90 59 13 3 4 14 1,33
1-65-6 160 130 110 78 13 3 4 14 1,63
1-80-6 185 150 128 91 15 3 4 18 2,44
1-100-6 205 170 148 110 15 3 4 18 2,85
1-125-6 235 200 178 135 17 3 8 18 3,88
1-150-6 260 225 202 161 17 3 8 18 4,39
1-175-6 290 255 232 196 19 3 8 18 5,36
1-200-6 315 280 258 222 19 3 8 18 5,89
1-225-6 340 305 282 245 19 3 8 18 6,6
1-250-6 370 335 312 273 20 3 12 18 7,67
1-300-6 435 395 365 325 20 4 12 22 10,28
1-350-6 485 445 415 377 22 4 12 22 12,58
1-400-6 535 495 465 426 24 4 16 22 15,2
1-450-6 590 550 520 480 24 4 16 22 17,25
1-500-6 640 600 570 530 25 4 16 22 19,72
1-600-6 755 705 670 630 25 5 20 26 26,24
1-700-6 860 810 775 720 27 5 24 26 36,68
1-800-6 975 920 880 820 27 5 24 30 46,14
1-900-6 1075 1020 980 920 29 5 24 30 55,1
1-1000-6 1175 1120 1080 1020 31 5 28 30 64,36
1-1200-6 1400 1340 1295 1220 34 5 32 33 99,03
Nomencatlure Dimensões, milímetro Peso, quilograma
D D1 D2 d1 b h n, d
Pnom = MPa 1,0 (10 kgf/cm2)
1-10-10 90 60 42 15 10 2 4 14 0,46
1-15-10 95 65 47 19 10 2 4 14 0,51
1-20-10 105 75 58 26 12 2 4 14 0,74
1-25-10 115 85 68 33 12 2 4 14 0,89
1-32-10 135 100 78 39 14 2 4 18 1,4
1-40-10 145 110 88 46 15 3 4 18 1,71
1-50-10 160 125 102 59 15 3 4 18 2,06
1-65-10 180 145 122 78 17 3 4 18 2,8
1-80-10 195 160 133 91 17 3 4 18 3,19
1-100-10 215 180 158 110 19 3 8 18 3,96
1-125-10 245 210 184 135 21 3 8 18 5,4
1-150-10 280 240 212 161 21 3 8 22 6,62
1-175-10 310 270 242 196 21 3 8 22 7,32
1-200-10 335 295 268 222 21 3 8 22 8,05
1-225-10 365 325 295 245 21 3 8 22 9,3
1-250-10 390 350 320 273 23 3 12 22 10,65
1-300-10 440 400 370 325 24 4 12 22 12,9
1-350-10 500 460 430 377 24 4 16 22 15,85
1-400-10 565 515 482 426 26 4 16 26 21,56
1-450-10 615 565 532 480 26 4 20 26 22,76
1-500-10 670 620 585 530 28 4 20 26 27,7
1-600-10 780 725 685 630 31 5 20 30 39,4
1-700-10 895 840 800 720 34 5 24 30 59,46
1-800-10 1010 950 905 820 37 5 24 33 79,16
1-900-10 1110 1050 1005 920 40 5 28 33 94,13
1-1000-10 1220 1160 1110 1020 43 5 28 33 118,43
1-1200-10 1455 1380 1330 1222 51 5 32 39 197,44
1-1400-10 1675 1590 1530 1420 60 5 36 45 278,92
Nomencatlure Dimensões, milímetro Peso, quilograma
D D1 D2 d1 b h n, número de furos d
Pnom = MPa 1,6 (16 kgf/cm2)
1-10-16 90 60 42 15 12 2 4 14 0,54
1-15-16 95 65 47 19 12 2 4 14 0,61
1-20-16 105 75 58 26 14 2 4 14 0,86
1-25-16 115 85 68 33 16 2 4 14 1,17
1-32-16 135 100 78 39 16 2 4 18 1,58
1-40-16 145 110 88 46 17 3 4 18 1,96
1-50-16 160 125 102 59 19 3 4 18 2,58
1-65-16 180 145 122 78 21 3 4 18 3,42
1-80-16 195 160 133 91 21 3 4 18 3,71
1-100-16 215 180 158 110 23 3 8 18 4,73
1-125-16 245 210 184 135 25 3 8 18 6,38
1-150-16 280 240 212 161 25 3 8 22 7,81
1-175-16 310 270 242 196 25 3 8 22 8,64
1-200-16 335 295 268 222 27 3 12 22 10,1
1-225-16 365 325 295 245 27 3 12 22 11,7
1-250-16 405 355 320 273 28 3 12 26 14,49
1-300-16 460 410 370 325 28 4 12 26 17,78
1-350-16 520 470 430 377 30 4 16 26 22,88
1-400-16 580 525 482 426 34 4 16 30 31
1-450-16 640 585 532 480 38 4 20 30 39,64
1-500-16 710 650 585 530 44 4 20 33 57,01
1-600-16 840 770 685 630 45 5 20 39 80,03
1-700-16 910 840 800 720 47 5 24 39 84,21
1-800-16 1020 950 905 820 49 5 24 39 104,41
1-900-16 1120 1050 1005 920 54 5 28 39 128,6
1-1000-16 1255 1170 1110 1020 58 5 28 45 179,37
1-1200-16 1485 1390 1330 1220 71 5 32 52 297,78
Nomencatlure Dimensões, milímetro Peso, quilograma
D D1 D2 d1 b h n, número de furos d
Pnom = MPa 2,5 (25 kgf/cm2)
1-10-25 90 60 42 15 14 2 4 14 0,63
1-15-25 95 65 47 19 14 2 4 14 0,7
1-20-25 105 75 58 26 16 2 4 14 0,98
1-25-25 115 85 68 33 16 2 4 14 1,17
1-32-25 135 100 78 39 18 2 4 18 1,77
1-40-25 145 110 88 46 19 3 4 18 2,18
1-50-25 160 125 102 59 21 3 4 18 2,71
1-65-25 180 145 122 78 21 3 8 18 3,22
1-80-25 195 160 133 91 23 3 8 18 4,06
1-100-25 230 190 158 110 25 3 8 22 5,92
1-125-25 270 220 184 135 27 3 8 26 8,26
1-150-25 300 250 212 161 27 3 8 26 10,12
1-175-25 330 280 242 196 29 3 12 26 11,49
1-200-25 360 310 278 222 29 3 12 26 13,34
1-225-25 395 340 305 245 31 3 12 30 16,93
1-250-25 425 370 335 273 31 3 12 30 18,9
1-300-25 485 430 390 325 32 4 16 30 23,95
1-350-25 550 490 450 377 38 4 16 33 34,35
1-400-25 610 550 505 426 40 4 16 33 44,62
1-450-25 660 600 555 480 44 4 20 33 51,8
1-500-25 730 660 615 530 48 4 20 39 67,3
1-600-25 840 770 720 630 49 5 20 39 90,87
1-700-25 960 875 820 720 55 5 24 45 126,82
1-800-25 1075 990 930 820 63 5 24 45 181,43



Material
1) Aço carbono Q234 CT20 20# Ст 20, Ст 09Г2С
Antiferrugem de superfície:
1 antiferrugem de superfície: Óleo claro antiferrugem
2 antiferrugem de superfície: Galnavized (quente mergulhado galvanizado ou eletro galvanizado)

Conecte a cara (ГОСТ 12815):
Superfície   1: Revestimento liso
Superfície   2: Sprial serrilhou
Superfície   3: Dois ou três sulcos (linhas de água)
(Face=RF levantado, face=FF liso)







etiqueta:

Flange do pescoço da solda do rtj de CT20 PN25,

Flange da cara do rtj do GOST 33259,

Flange CEGA do GOST 12821-80 RTJ de WN
