Detalhes do produto:
|
| tamanho: | ″ de 1/2 (15 N.B.) ao ″ 48 (1200NB) DN10~DN5000 | Padrões: | ANSI/ASME B16.5, B16.47 a série A & B, B16.48, BS4504, BS 10, EN-1092, RUÍDO, ANSI flangeiam, ASME f |
|---|---|---|---|
| Pressão: | Classe 150 libras, 300 libras, 600 libras, 900 libras, 1500 libras, 2500 libras | Revestimento: | A pintura preta do óleo, pintura antiferrugem, zinca o mergulho transparente, frio e quente chapeado |
| Conecte o tipo tipo da cara da flange: | Cara aumentada (RF), Ring Type Joint (RTJ), cara lisa (FF), grande cara Homem-fêmea (LMF), da Regaço | aço carbono: | ASTM A105 ASME SA105 |
| De aço inoxidável: | ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L | Embalagem: | Não fumigue ou fumigue a madeira compensada/a pálete ou caixa de madeira |
| Realçar: | Flange de placa cega de DN10 DN5000 B16.47,flange da classe b do awwa DN5000,DN5000 classe B da flange AWWA C207 |
||
O AWWA representa os trabalhos que de American Water a associação é um comitê técnico, não lucrativo, aquele identifica e unifica exigências principais para sistemas do sistema hidráulico. Os usuários proeminentes das dimensões das flanges de AWWA C207 incluem o encanamento do sistema hidráulico, das águas residuais, da pasta assim como da planta. Desde que estas flanges são usadas em sistemas de encanamento da baixa pressão, as flanges da classe f do awwa c207 são um padrão que prove ser uma solução eficaz da poupança de despesas, em relação ou ao ANSI ou ASME forjou flanges. Estas dimensões da flange do awwa c207 foram projetadas para o uso nas indústrias tais como o óleo, o vapor, ou aplicações químicas.

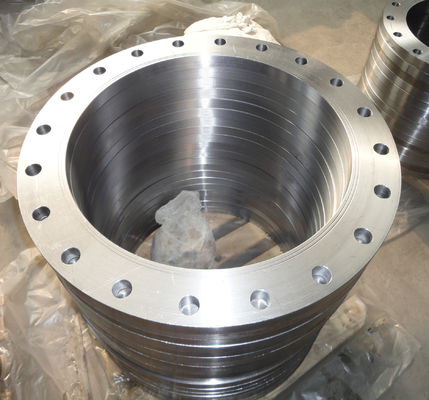

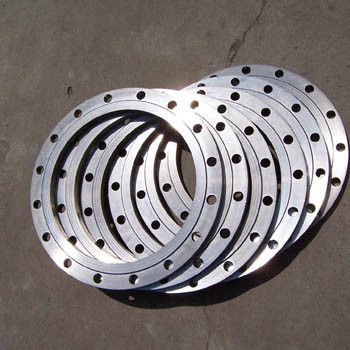

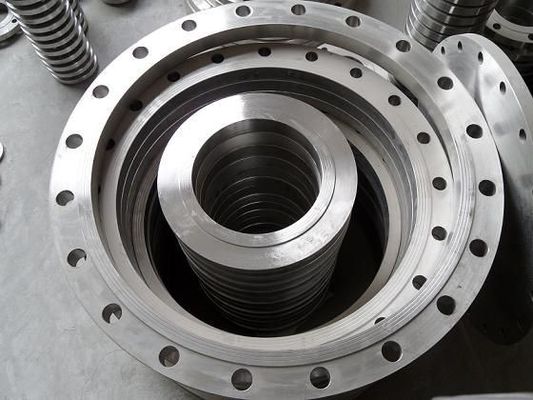

Flanges de AWWA C207
AWWA C207 flangeia dimensões
AWWA C207 flangeia padrões
Os padrões de AWWA fornecem a tubulação de aço do awwa c207 flangeiam as propriedades que são pretendidas ser usadas para a água potável somente. Por exemplo, as avaliações da flange de AWWA são aplicáveis somente na temperatura atmosférica. Os padrões de AWWA cobrem as classes que são rotuladas como B, D, E, F. da flange fora de todas estas classes, a conexão de uso geral são a classe D. em contraste com o ANSI, os tamanhos nominais da tubulação para escalas da flange cega da classe d do awwa c207 entre 3 polegadas a aproximadamente 144 polegadas. Ao contrário do padrão do ANSI que inclui todos os tipos de flanges, o padrão de AWWA abrange somente os seguintes tipos de flange do anel das flanges isto é –, de tipo flange do cubo, de flange cega, e de flanges rosqueadas do ferro.
| AWWA C207 flangeia carta do tamanho | ″ de 1/2 (15 N.B.) ao ″ 48 (1200NB) DN10~DN5000 |
|---|---|
| AWWA C207 flangeia padrões | ANSI/ASME B16.5, B16.47 a série A & B, B16.48, BS4504, BS 10, EN-1092, RUÍDO, ANSI flangeiam, ASME flangeiam, flanges das BS, flanges do RUÍDO, flanges do EN, flange do GOST, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar |
| EN | 6Bar 10Bar 16Bar 25Bar 40Bar |
| AWWA C207 flangeia ANSI da avaliação da pressão | Classe 150 libras, 300 libras, 600 libras, 900 libras, 1500 libras, 2500 libras |
| AWWA C207 flangeia cálculo da pressão no RUÍDO | 6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64 |
| JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K |
| Certificados de teste | EN 10204/3.1B Certificado das matérias primas Da radiografia relatório 100% de teste Relatório de inspeção do terceiro, etc. |
| Revestimento | A pintura preta do óleo, pintura antiferrugem, zinca o mergulho transparente, frio e quente chapeado, amarelo galvanizado |
| A maioria de tipos comuns de flanges de AWWA C207 | forjado/rosqueado/parafusou/placa |
| Técnica da produção |
|
| Conecte o tipo tipo da cara da flange | Cara aumentada (RF), Ring Type Joint (RTJ), cara lisa (FF), grande cara Homem-fêmea (LMF), da Regaço-junção (LJF), Homem-fêmea pequeno (SMF), língua pequena, grande língua & sulco, sulco |
| Projeto especial | Conforme seu desenho
As, ANSI, BS, RUÍDO e JIS |
| Origem | Europa indiana/ocidental/Japão/EUA/coreano |
| Fabricante de | RUÍDO do ANSI, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE etc. Flanges de AWWA C207: - Flange das BS, flange do EN, flange do API 6A, flange do ANSI, flange de ASME, flange do RUÍDO, EN1092-1 flange, UNI flange, flange de JIS/KS, BS4504 flange, flange do GB, Flange de AWWA C207, flange do GOST, flange da libra por polegada quadrada
|
| Teste | espectrografia da Direto-leitura, máquina de teste hidrostática, detector do raio X, detector trasonic da falha de UI, detector da partícula magnética |
| Equipamento | Máquina da imprensa, máquina de dobra, empurrando a máquina, a máquina de chanfradura elétrica, a máquina desopro etc. |
| Tamanho de Nom | Espessura | Perfuração | Peso | ||||||
| OD | Mocassim | Cego | Furo | Círculo de parafuso | Diâmetro do furo | No. furos | Mocassim | Cego | |
| T | T | B | C | ||||||
| 4 | 10,00 | 1,130 | 1,130 | 4,57 | 7,88 | 0,875 | 8 | 18 | 25 |
| 5 | 11,00 | 1,210 | 1,210 | 5,66 | 9,25 | 0,875 | 8 | 22 | 33 |
| 6 | 12,50 | 1,310 | 1,310 | 6,73 | 10,62 | 0,875 | 12 | 30 | 46 |
| 8 | 15,00 | 1,310 | 1,310 | 8,73 | 13,00 | 1,000 | 12 | 40 | 66 |
| 10 | 17,50 | 1,500 | 1,500 | 10,88 | 15,25 | 1,125 | 16 | 56 | 102 |
| 12 | 20,50 | 1,630 | 1,630 | 12,88 | 17,75 | 1,250 | 16 | 83 | 152 |
| 14 | 23,00 | 1,940 | 1,940 | 14,19 | 20,25 | 1,250 | 20 | 128 | 228 |
| 16 | 25,50 | 2,140 | 2,140 | 16,19 | 22,50 | 1,375 | 20 | 167 | 310 |
| 18 | 28,00 | 2,250 | 2,250 | 18,19 | 24,75 | 1,375 | 24 | 204 | 392 |
| 20 | 30,50 | 2,330 | 2,330 | 20,19 | 27,00 | 1,375 | 24 | 247 | 482 |
| 22 | 33,00 | 2,500 | 2,500 | 22,19 | 29,25 | 1,375 | 24 | 307 | 606 |
| 24 | 36,00 | 2,690 | 2,690 | 24,19 | 32,00 | 1,625 | 24 | 388 | 776 |
| 26 | 38,25 | 3,000 | 3,000 | 26,19 | 34,50 | 1,875 | 28 | 451 | 977 |
| 28 | 40,75 | 3,130 | 3,130 | 28,19 | 37,00 | 1,875 | 28 | 532 | 1156 |
| 30 | 43,00 | 3,150 | 3,166 | 30,19 | 39,25 | 1,875 | 28 | 586 | 1303 |
| 32 | 45,25 | 3,250 | 3,332 | 32,19 | 41,50 | 1,875 | 28 | 657 | 1518 |
| 34 | 47,50 | 3,380 | 3,475 | 34,19 | 43,50 | 1,875 | 28 | 741 | 1745 |
| 36 | 50,00 | 3,460 | 3,671 | 36,19 | 46,00 | 2,125 | 32 | 802 | 2042 |
| 38 | 52,25 | 3,500 | 3,815 | 38,19 | 48,00 | 2,125 | 32 | 874 | 2317 |
| 40 | 54,25 | 3,630 | 3,982 | 40,19 | 50,25 | 2,125 | 36 | 937 | 2608 |
| 42 | 57,00 | 3,810 | 4,171 | 42,19 | 52,75 | 2,125 | 36 | 1103 | 3015 |
| 44 | 59,25 | 4,000 | 4,338 | 44,19 | 55,00 | 2,125 | 36 | 1237 | 3388 |
| 46 | 61,50 | 4,130 | 4,505 | 46,19 | 57,25 | 2,125 | 40 | 1344 | 3791 |
| 48 | 65,00 | 4,500 | 4,781 | 48,19 | 60,75 | 2,125 | 40 | 1718 | 4494 |
