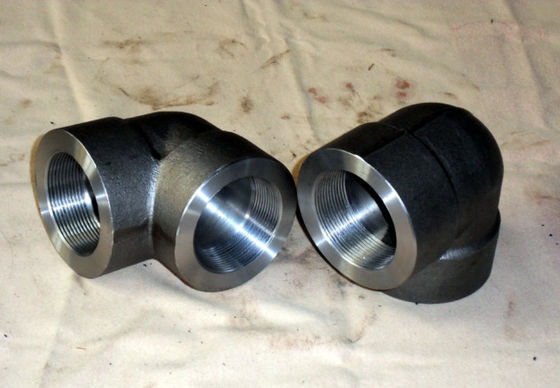

Detalhes do produto:
|
| Produto: | Cotovelo de aço forjado ASME B16.11 3000LB | Material: | ASTM A105; A182 F304; F304L; F316; F316L |
|---|---|---|---|
| Tamanho: | 1/8" a 4" | Tipo comum: | Rosqueado; Solda do soquete |

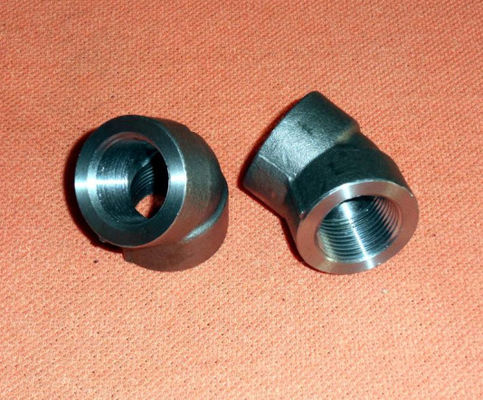

| Pressão: | 2000LB; 3000LB; 6000LB; 9000LB | tipo: | 90DEG, 45 GRAUS, |
| Tratamento de superfície: | quente mergulhado galvanizou | Técnicas: | Moldação, forjada |
| Realçar: | 2000LB forjou ASME cabendo B16.11,ASTM A105 forjou o encaixe,T 3000LB 2000LB do tampão do cotovelo |
||
Buttweld é um dos formulários os mais comuns da solda nos encaixes de tubulação. O buttweld permite que os encaixes sejam cabidos com a solda tendo por resultado uma conexão mais forte. Os encaixes rosqueados vêm em acessível onde a soldadura não é possível ou não preferida. Conduz tem geralmente fazer linhas e os encaixes têm linhas fêmeas. Há as classes que indicam as capacidades da pressão de todo o produto. Os dois são cabidos com a ajuda das linhas. A classe 3000 é uma classe de alta pressão. Assim a diferença entre uma classe encaixe rosqueado e buttweld de 3000 é realmente a linha.
Descrição do produto:
| Tamanho nominal da tubulação | O centro para terminar cotovelos, T, cruza A | Centro para terminar 45º os cotovelos C | Diâmetro externo da faixa H | Espessura de parede mínima G | Comprimentos do minuto da linha | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | B | L2 | |
| 1/8 | 13/16 | 13/16 | 31/32 | 11/16 | 11/16 | 3/4 | 7/8 | 7/8 | 1 | .125 | .125 | .250 | .25 | .2639 |
| 1/4 | 13/16 | 31/32 | 1-1/8 | 11/16 | 3/4 | 7/8 | 7/8 | 1 | 1-5/16 | .125 | .130 | .260 | .32 | .4018 |
| 3/8 | 3/32 | 1-1/8 | 1-5/16 | 3/4 | 7/8 | 1 | 1 | 1-5/16 | 1-1/2 | .125 | .138 | .275 | .36 | .4078 |
| 1/2 | 1-1/8 | 1-5/16 | 1-1/2 | 7/8 | 1 | 1-1/8 | 1-5/16 | 1-1/2 | 1-13/16 | .125 | .161 | .321 | .43 | .5337 |
| 3/4 | 1-5/16 | 1-1/2 | 1-3/4 | 1 | 1-1/8 | 1-5/16 | 1-1/2 | 1-13/16 | 2-3/16 | .123 | .168 | .336 | .50 | .5457 |
| 1 | 1-1/2 | 1-3/4 | 2 | 1-1/8 | 1-5/16 | 1-3/8 | 1-13/16 | 2-3/16 | 2-7/16 | .145 | .196 | .391 | .58 | .6828 |
| 1-1/4 | 1-3/4 | 2 | 2-3/8 | 1-15/16 | 1-3/8 | 1-11/16 | 2-3/16 | 2-7/16 | 2-31/32 | .153 | .208 | .417 | .67 | .7068 |
| 1-1/2 | 2 | 2-3/8 | 2-1/2 | 1-3/8 | 1-11/16 | 1-23/32 | 2-7/16 | 2-31/32 | 3-5/16 | .158 | .218 | .436 | .70 | .7235 |
| 2 | 2-3/8 | 2-1/2 | 3-3/4 | 1-11/16 | 1-23/32 | 2-1/16 | 2-31/32 | 3-5/16 | 4 | .168 | .238 | .476 | .75 | .7565 |
| 2-1/2 | 3 | 3-1/4 | 3-3/4 | 2-1/16 | 2-1/16 | 2-1/2 | 3-5/8 | 4 | 4 | .221 | .301 | .602 | .932 | 1,138 |
| 3 | 3-3/8 | 3-3/4 | 4-3/16 | 2-1/2 | 2-1/2 | 3-1/8 | 4-5/16 | 4-3/4 | 4-3/4 | .236 | .327 | .655 | 1,016 | 1,200 |
| 4 | 3-3/16 | 4-1/2 | 4-1/2 | 3-1/8 | 3-1/8 | 3-1/8 | 5-3/4 | 5 | 6 | .258 | .368 | .735 | 1,094 | 1,300 |
| Descrição | Designação da classe | ||
| Classe 3000 | Classe 6000 | Classe 9000 | |

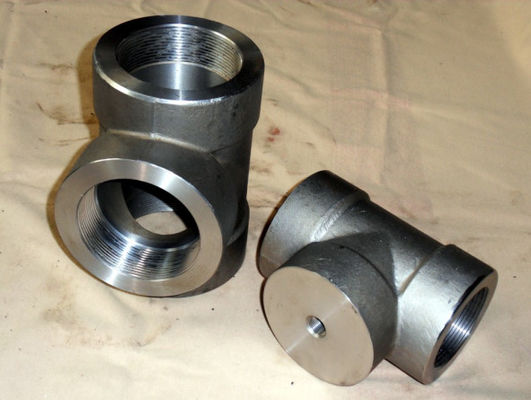

| Graus dos cotovelos 45 e 90, T, cruzes, acoplamentos, Metade-acoplamentos, Tampões da extremidade ou da tubulação |
1/2 - 4 | 1/2 - 2 | 1/2 - 2 |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| Tamanho da tubulação pela espessura de parede |
SCH 80/XS | SCH 160 | XXS |
