Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

Imagem Grande : Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

Detalhes do produto:

Lugar de origem:	China
Marca:	XF
Certificação:	ISO9001 PED
Número do modelo:	1/2” - 82"

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1pcs
Preço:	Discussible
Detalhes da embalagem:	Caso de Plywooden
Tempo de entrega:	4weeks
Termos de pagamento:	T/T, L/C, D/A, D/P
Habilidade da fonte:	4000ton pelo mês

Contato

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

descrição

Material:	ASTM A105N, AISI 304/304L, AISI 316/316L	Cor:	Pintura preta e pintura amarela
Pressão:	150LBS, 300LBS.400LBS, 600LBS, 1500LBS, 2500LBS	Superfície:	RF, FF
Tamanho:	1/2” - 80"	Tipo:	SORF, WNRF, BLRF, LJRF, SWRF, THDRF
Realçar:	Deslizamento de A105n F316 316l na flange , Deslizamento de F304 304l na flange , Flange forjada Sorf preta da pintura

ANSI B16.5 &ANSI B16.47-A FLAGNE

Deslizamento na flange A105n, F304/304l, F316/316l 150lbs forjado Sorf - pintura amarela do preto 2500lbs

PRESSÃO: 150LBS, 300LBS, 400LBS, 600LBS, 1500LBS, 2500LBS

Tipo: SLIP SOBRE

Tamanho: 1/2” - 80"

Tratamento de superfície: Pintura preta, pintura amarela, óleo da oxidação de Anit, mergulho quente galvanizado, frio galvanizado.

Certificado: ISO9001: 2015, PED, TUV, CERTIFICADO DE TESTE DO MOINHO (EN 10204-3.1)

XINFENG foi fundado em 1988.

ANSI de aço forjado B16.5 ASME B16.47 ASTM A105 da flange

PADRÃO

Tipo

Pressão

Material

tamanho

Processo

Superfície

tratamento

ANSI B16.5, ASME16.47

SORF

WNRF

CORTINAS

SWRF

LJFF

150LBS, 300LBS,

400LBS, 600LB

900LBS, 1500LBS, 2500LBS

aço carbono

de aço inoxidável

1/2”---60"

FORJOU, FORJANDO

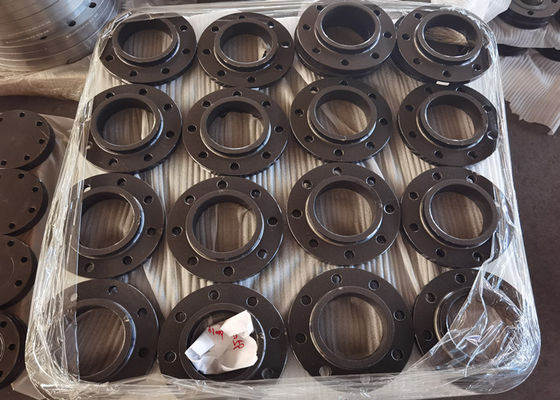

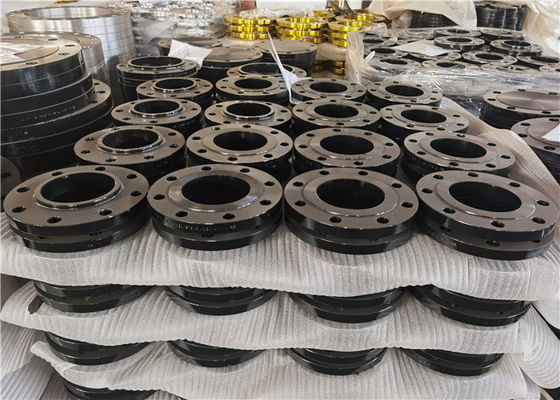

Pintura preta

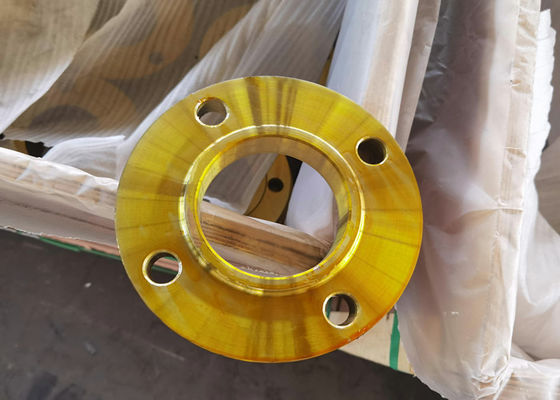

Pintura amarela

Óleo claro

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ 0

Especificação do ANSI B16.5

Tipo da flange: pescoço de solda; deslize sobre; cego; junção de regaço; rosqueado; soldadura do soquete;

Escala do tamanho: 1/2” a 24"

Pressão: classe 150; 300; 400; 600; 900; 1500; 2500

Thicnkess da parede: SCH5, SCH10, SCH20, SCH30, XS, SCH40, SCH80, SCH160, SCH XXS

Tipo comum de selagem: FF (cara lisa); RF (cara do raisd); LJ (junção de regaço) RTJ (junção direita)

Especificação de ASME B16.47

Tipo da flange: pescoço de solda; cego;

Escala do tamanho: 12" a 60"

Pressão: classe 75; 150; 300; 600; 900;

Thicnkess da parede: SCH5, SCH10, SCH20, SCH30, XS, SCH40, SCH80, SCH160, SCH XXS

Tipo comum de selagem: FF (cara lisa); RF (cara do raisd); LJ (junção de regaço) RTJ (junção direita)

Material:
1) Aço carbono: ASTM A105/A105N, A350 LF1/IF2, A694 F42/46/48/52/60/75 2) De aço inoxidável: ASTM A182 F304/304L, 316/316L, F321, F51, ASTM A182 F11/F12/F22

Antiferrugem de superfície:
1 antiferrugem de superfície: Óleo claro antiferrugem
2 antiferrugem de superfície: Laqueação preta
3 antiferrugem de superfície: Laqueação amarela
4 antiferrugem de superfície: Galnavized (quente mergulhado galvanizado ou eletro galvanizado)

Conecte a cara:
1 de superfície: Revestimento conservado em estoque
2 de superfície: Sprial serrilhou
3 de superfície: Dois ou três sulcos (linhas de água)
4 de superfície: Revestimento liso

Termos
1) Pagamento: L/C irrevogável na vista ou no T/T, D/P
2) Porto de China da CORRENTE DE RELÓGIO da condição de entrega ou de comprador do CIF o porto

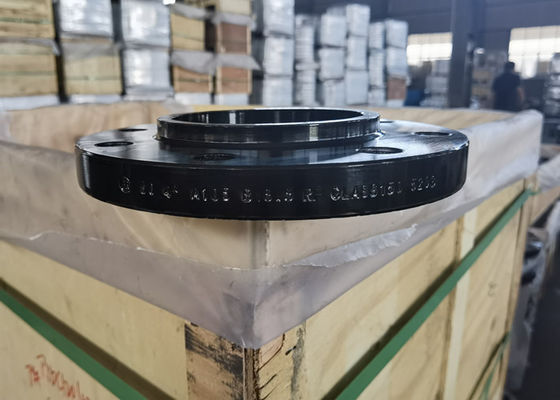

3) Embalagem: Pálete/caixa da madeira compensada

O ANSI B16.5 flangeia dimensões

Dimensões da classe 150 de ASME B16.5 no milímetro

Dimensões da flange da classe 150 de ASME B16.5

Tamanho nominal	Diâmetro externo (OD)	Mínimo Espessura (T)	Diâmetro do RF. (R)	No. de furos de parafuso	Diâmetro dos furos	Círculo de parafuso (Porque)	Identificação ASSIM furada (SB)	Identificação do furo de WN (WB)	Diâmetro Cubo Base (HB)	Diâmetro da parte superior do cubo (GH)	ASSIM LTH (SL)	WN LTH (WL)
1⁄2	3,50	0,38	1,38	4	0,62	2,38	0,88	0,62	1,19	0,84	0,56	1,81
3⁄4	3,88	0,44	1,69	4	0,62	2,75	1,09	0,82	1,50	1,05	0,56	2,00
1	4,25	0,50	2,00	4	0,62	3,12	1,36	1,05	1,94	1,32	0,62	2,12
11⁄4	4,62	0,56	2,50	4	0,62	3,50	1,70	1,38	2,31	1,66	0,75	2,19
11⁄2	5,00	0,62	2,88	4	0,62	3,88	1,95	1,61	2,56	1,90	0,81	2,38
2	6,00	0,69	3,62	4	0,75	4,75	2,44	2,07	3,06	2,38	0,94	2,44
21⁄2	7,00	0,81	4,12	4	0,75	5,50	2,94	2,47	3,56	2,88	1,06	2,69
3	7,50	0,88	5,00	4	0,75	6,00	3,57	3,07	4,25	3,50	1,12	2,69
31⁄2	8,50	0,88	5,50	8	0,75	7,00	4,07	3,55	4,81	4,00	1,19	2,75
4	9,00	0,88	6,19	8	0,75	7,50	4,57	4,03	5,31	4,50	1,25	2,94
5	10,00	0,88	7,31	8	0,88	8,50	5,66	5,05	6,44	5,56	1,38	3,44
6	11,00	0,94	8,50	8	0,88	9,50	6,72	6,07	7,56	6,63	1,50	3,44
8	13,50	1,06	10,62	8	0,88	11,75	8,72	7,98	9,69	8,63	1,69	3,94
10	16,00	1,12	12,75	12	1,00	14,25	10,88	10,02	12,00	10,75	1,88	3,94
12	19,00	1,19	15,00	12	1,00	17,00	12,88	12,00	14,38	12,75	2,12	4,44
14	21,00	1,31	16,25	12	1,12	18,75	14,14	13,25	15,75	14,00	2,19	4,94
16	23,50	1,38	18,50	16	1,12	21,25	16,16	15,25	18,00	16,00	2,44	4,94
18	25,00	1,50	21,00	16	1,25	22,75	18,18	17,25	19,88	18,00	2,62	5,44
20	27,50	1,62	23,00	20	1,25	25,00	20,20	19,25	22,00	20,00	2,81	5,62
22	29,50	1,75	25,25	20	1,38	27,25	22,22	21,25	24,25	22,00	3,07	5,82
24	32,00	1,81	27,25	20	1,38	29,50	24,25	23,25	26,12	24,00	3,19	5,94

AS DIMENSÕES ESTÃO NAS POLEGADAS
Diâmetro de furo 1/8" do parafuso maior do que o diâmetro do parafuso

Dimensões da flange da classe 300 do ANSI B16.5, dimensões da flange da classe 300 de ASME B16.5 no milímetro

Tamanho nominal	Diâmetro externo (OD)	Mínimo Espessura (T)	Diâmetro do RF. (R)	No. de furos de parafuso	Diâmetro dos furos	Círculo de parafuso (Porque)	Identificação ASSIM furada (SB)	Identificação do furo de WN (WB)	Diâmetro Cubo Base (HB)	Diâmetro Cubo Parte superior (GH)	ASSIM LTH (SL)	WN LTH (WL)
1⁄2	3,75	0,50	1,38	4	0,63	2,62	0,88	0,62	1,50	0,84	0,81	2,00
3⁄4	4,62	0,56	1,69	4	0,75	3,25	1,09	0,82	1,88	1,05	0,94	2,19
1	4,88	0,62	2,00	4	0,75	3,50	1,36	1,05	2,12	1,32	1,00	2,38
11⁄4	5,25	0,69	2,50	4	0,75	3,88	1,70	1,38	2,50	1,66	1,00	2,50
11⁄2	6,12	0,75	2,88	4	0,88	4,50	1,95	1,61	2,75	1,90	1,13	2,63
2	6,50	0,81	3,62	8	0,75	5,00	2,44	2,07	3,31	2,38	1,25	2,69
21⁄2	7,50	0,94	4,12	8	0,88	5,88	2,94	2,47	3,94	2,88	1,44	2,94
3	8,25	1,06	5,00	8	0,88	6,62	3,57	3,07	4,62	3,50	1,63	3,06
31⁄2	9,00	1,12	5,50	8	0,88	7,25	4,07	3,55	5,25	4,00	1,69	3,13
4	10,00	1,19	6,19	8	0,88	7,88	4,57	4,03	5,75	4,50	1,82	3,32
5	11,00	1,31	7,31	8	0,88	9,25	5,66	5,05	7,00	5,56	1,94	3,82
6	12,50	1,38	8,50	12	0,88	10,62	6,72	6,07	8,12	6,63	2,00	3,82
8	15,00	1,56	10,62	12	1,00	13,00	8,72	7,98	10,25	8,63	2,38	4,32
10	17,50	1,81	12,75	16	1,12	15,25	10,88	10,02	12,62	10,75	2,56	4,56
12	20,50	1,94	15,00	16	1,25	17,75	12,88	12,00	14,75	12,75	2,82	5,06
14	23,00	2,06	16,25	20	1,25	20,25	14,14	13,25	16,75	14,00	2,94	5,56
16	25,50	2,19	18,50	20	1,38	22,50	16,16	15,25	19,00	16,00	3,19	5,69
18	28,00	2,31	21,00	24	1,38	24,75	18,18	17,25	21,00	18,00	3,44	6,19
20	30,50	2,44	23,12	24	1,38	27,00	20,20	19,25	23,12	20,00	3,69	6,32
22	33,00	2,57	25,25	24	1,63	29,25	22,22	21,25	25,25	22,00	3,93	6,43
24	36,00	2,69	27,62	24	1,63	32,00	24,25	23,25	27,62	24,00	4,13	6,56

* para o tipo 21 das flanges o diâmetro exterior do cubo corresponde aproximadamente ao diâmetro exterior da tubulação.
Nota: A avaliação de p/t de ASME B16.5 para aplicar-se somente para o tipo 05, 11, 12, 13 e 21 da flange tendo tamanhos nominais até e incluindo DN 600. A avaliação de p/t de todas flanges restantes será concordada entre o fabricante e o comprador.

Dimensões da flange da classe 400 do ANSI B16.5

Tamanho nominal	Diâmetro externo (OD)	Mínimo Espessura (T)	Diâmetro do RF. (R)	No. de furos de parafuso	Diâmetro dos furos	Círculo de parafuso (Porque)	Identificação ASSIM furada (SB)	Diâmetro Cubo Base (HB)	Diâmetro Cubo Parte superior (GH)	ASSIM LTH (SL)	WN LTH (WL)	* identificação do furo de WN (WB)
1⁄2	3,75	0,56	1,38	4	0,63	2,62	0,88	1,5	0,84	0,88	2,06	*
3⁄4	4,62	0,62	1,69	4	0,75	3,25	1,09	1,88	1,05	1,00	2,25	*
1	4,88	0,69	2,00	4	0,75	3,50	1,36	2,12	1,32	1,06	2,44	*
11⁄4	5,25	0,81	2,50	4	0,75	3,88	1,70	2,50	1,66	1,12	2,62	*
11⁄2	6,12	0,88	2,88	4	0,88	4,50	1,95	2,75	1,90	1,25	2,75	*
2	6,50	1,00	3,62	8	0,75	5,00	2,44	3,31	2,38	1,44	2,88	*
21⁄2	7,50	1,12	4,12	8	0,88	5,88	2,94	3,94	2,88	1,62	3,12	*
3	8,25	1,25	5,00	8	0,88	6,62	3,57	4,62	3,50	1,81	3,25	*
31⁄2	9,00	1,38	5,50	8	1,00	7,25	4,07	5,25	4,00	1,94	3,38	*
4	10,00	1,38	6,19	8	1,00	7,88	4,57	5,75	4,50	2,00	3,50	*
5	11,00	1,50	7,31	8	1,00	9,25	5,66	7,00	5,56	2,12	4,00	*
6	12,50	1,62	8,50	12	1,00	10,62	6,72	8,12	6,63	2,25	4,06	*
8	15,00	1,88	10,62	12	1,12	13,00	8,72	10,25	8,63	2,69	4,62	*
10	17,50	2,12	12,75	16	1,25	15,25	10,88	12,62	10,75	2,88	4,88	*
12	20,50	2,25	15,00	16	1,38	17,75	12,88	14,75	12,75	3,12	5,38	*
14	23,00	2,38	16,25	20	1,38	20,25	14,14	16,75	14,00	3,31	5,88	*
16	25,50	2,50	18,50	20	1,50	22,50	16,16	19,00	16,00	3,69	6,00	*
18	28,00	2,62	21,00	24	1,50	24,75	18,18	21,00	18,00	3,88	6,50	*
20	30,50	2,75	23,12	24	1,62	27,00	20,20	23,12	20,00	4,00	6,62	*
22	33,00	2,88	25,25	24	1,75	29,25	22,22	25,25	22,00	4,25	6,75	*
24	36,00	3,00	27,25	24	1,88	32,00	24,25	27,62	24,00	4,50	6,88	*

Diâmetro de furo 1/8" do parafuso maior do que o diâmetro do parafuso

Dimensões da flange da classe 600 do ANSI B16.5, dimensões da flange cega da classe 600 de ASME B16.5

Tamanho nominal	Diâmetro externo (OD)	Mínimo Espessura (T)	Diâmetro do RF. (R)	No. de furos de parafuso	Diâmetro dos furos	Círculo de parafuso (Porque)	Identificação ASSIM furada (SB)	Diâmetro Cubo Base (HB)	Diâmetro Cubo Parte superior (GH)	ASSIM LTH (SL)	WN LTH (WL)	* identificação do furo de WN (WB)
1⁄2	3,75	0,56	1,38	4	0,63	2,62	0,88	1,50	0,84	0,88	2,06	*
3⁄4	4,62	0,62	1,69	4	0,75	3,25	1,09	1,88	1,05	1,00	2,25	*
1	4,88	0,69	2,00	4	0,75	3,50	1,36	2,12	1,32	1,06	2,44	*
11⁄4	5,25	0,81	2,50	4	0,75	3,88	1,70	2,50	1,66	1,12	2,62	*
11⁄2	6,12	0,88	2,88	4	0,88	4,50	1,95	2,75	1,90	1,25	2,75	*
2	6,50	1,00	3,62	8	0,75	5,00	2,44	3,31	2,38	1,44	2,88	*
21⁄2	7,50	1,12	4,12	8	0,88	5,88	2,94	3,94	2,88	1,62	3,12	*
3	8,25	1,25	5,00	8	0,88	6,62	3,57	4,62	3,50	1,81	3,25	*
31⁄2	9,00	1,38	5,50	8	1,00	7,25	4,07	5,25	4,00	1,94	3,38	*
4	10,75	1,50	6,19	8	1,00	8,50	4,57	6,00	4,50	2,12	4,00	*
5	13,00	1,75	7,31	8	1,12	10,50	5,66	7,44	5,56	2,38	4,50	*
6	14,00	1,88	8,50	12	1,12	11,50	6,72	8,75	6,63	2,62	4,62	*
8	16,50	2,19	10,62	12	1,25	13,75	8,72	10,75	8,63	3,00	5,25	*
10	20,00	2,50	12,75	16	1,38	17,00	10,88	13,50	10,75	3,38	6,00	*
12	22,00	2,62	15,00	20	1,38	19,25	12,88	15,75	12,75	3,62	6,12	*
14	23,75	2,75	16,25	20	1,50	20,75	14,14	17,00	14,00	3,69	6,50	*
16	27,00	3,00	18,50	20	1,63	23,75	16,16	19,50	16,00	4,19	7,00	*
18	29,25	3,25	21,00	20	1,75	25,75	18,18	21,50	18,00	4,62	7,25	*
20	32,00	3,50	23,00	24	1,75	28,50	20,20	24,00	20,00	5,00	7,50	*
22	34,25	3,75	25,25	24	1,88	30,63	22,22	26,25	22,00	5,25	7,75	*
24	37,00	4,00	27,25	24	2,00	33,00	24,25	28,25	24,00	5,50	8,00	*

Flange Dimenisons da classe 900 do ANSI B16.5

Dimensões da flange da classe 900 do ANSI B16.5

Tamanho nominal	Diâmetro externo (OD)	Mínimo Espessura (T)	Diâmetro do RF. (R)	No. de furos de parafuso	Diâmetro dos furos	Círculo de parafuso (Porque)	Identificação ASSIM furada (SB)	* identificação do furo de WN (WB)	Diâmetro Cubo Base (HB)	Diâmetro Cubo Parte superior (GH)	ASSIM LTH (SL)	WN LTH (WL)
3	9,50	1,50	5,00	8	1,00	7,50	3,57	*	5,00	3,50	2,12	4,00
4	11,50	1,75	6,19	8	1,25	9,25	4,57	*	6,25	4,50	2,75	4,50
5	13,75	2,00	7,31	8	1,38	11,00	5,66	*	7,50	5,56	3,12	5,00
6	15,00	2,19	8,50	12	1,25	12,50	6,72	*	9,25	6,63	3,38	5,50
8	18,50	2,50	10,63	12	1,50	15,50	8,72	*	11,75	8,63	4,00	6,38
10	21,50	2,75	12,75	16	1,50	18,50	10,88	*	14,50	10,75	4,25	7,25
12	24,00	3,12	15,00	20	1,50	21,00	12,88	*	16,50	12,75	4,63	7,88
14	25,25	3,38	16,25	20	1,63	22,00	14,14	*	17,75	14,00	5,12	8,38
16	27,75	3,50	18,50	20	1,75	24,25	16,16	*	20,00	16,00	5,25	8,50
18	31,00	4,00	21,00	20	2,00	27,00	18,18	*	22,25	18,00	6,00	9,00
20	33,75	4,25	23,00	20	2,13	29,50	20,20	*	24,50	20,00	6,25	9,75
24	41,00	5,50	27,25	20	2,63	35,50	24,25	*	29,50	24,00	8,00	11,50

Flange Dimenisons da classe 1500 do ANSI B16.5

Dimensões da flange da classe 1500 do ANSI B16.5

Tamanho nominal	Diâmetro externo (OD)	Mínimo Espessura (T)	Diâmetro do RF. (R)	No. de furos de parafuso	Diâmetro dos furos	Círculo de parafuso (Porque)	Identificação assim furada (SB)	Diâmetro Cubo Base (HB)	Diâmetro Cubo Parte superior (GH)	ASSIM LTH (SL)	WN LTH (WL)	* identificação do furo de WN (WB)
1⁄2	4,75	0,88	1,38	4	0,88	3,25	0,88	1,50	0,84	1,25	2,38	*
3⁄4	5,12	1,00	1,69	4	0,88	3,50	1,09	1,75	1,05	1,38	2,75	*
1	5,88	1,12	2,00	4	1,00	4,00	1,36	2,06	1,32	1,62	2,88	*
11⁄4	6,25	1,12	2,50	4	1,00	4,38	1,70	2,50	1,66	1,62	2,88	*
11⁄2	7,00	1,25	2,88	4	1,12	4,88	1,95	2,75	1,90	1,75	3,25	*
2	8,50	1,50	3,63	8	1,00	6,50	2,44	4,12	2,38	2,25	4,00	*
21⁄2	9,62	1,62	4,13	8	1,12	7,50	2,94	4,88	2,88	2,50	4,12	*
3	10,50	1,88	5,00	8	1,25	8,00	-	5,25	3,50	-	4,62	*
4	12,25	2,12	6,19	8	1,38	9,50	-	6,38	4,50	-	4,88	*
5	14,75	2,88	7,31	8	1,63	11,50	-	7,75	5,56	-	6,12	*
6	15,50	3,25	8,50	12	1,50	12,50	-	9,00	6,63	-	6,75	*
8	19,00	3,62	10,63	12	1,75	15,50	-	11,50	8,63	-	8,38	*
10	23,00	4,25	12,75	12	2,00	19,00	-	14,50	10,75	-	10,00	*
12	26,50	4,88	15,00	16	2,12	22,50	-	17,75	12,75	-	11,12	*
14	29,50	5,25	16,25	16	2,38	25,00	-	19,50	14,00	-	11,75	*
16	32,50	5,75	18,50	16	2,63	27,75	-	21,75	16,00	-	12,25	*
18	36,00	6,38	21,00	16	2,88	30,50	-	23,50	18,00	-	12,88	*
20	38,75	7,00	23,00	16	3,12	32,75	-	25,25	20,00	-	14,00	*
24	46,00	8,00	27,25	16	3,63	39,00	-	30,00	24,00	-	16,00	*

Flange Dimenisons da classe 2500 de ASME B16.5

Dimensões da flange da classe 2500 do ANSI B16.5

Tamanho nominal	Diâmetro externo (OD)	Mínimo Espessura (T)	Diâmetro do RF. (R)	No. de furos de parafuso	Diâmetro dos furos	Círculo de parafuso (Porque)	Diâmetro Cubo Base (HB)	Diâmetro Cubo Parte superior (GH)	ASSIM LTH (SL)	WN LTH (WL)	* identificação do furo de WN (WB)
1⁄2	5,25	1,19	1,38	4	0,88	3,50	1,69	0,84	1,56	2,88	*
3⁄4	5,50	1,25	1,69	4	0,88	3,75	2,00	1,05	1,69	3,12	*
1	6,25	1,38	2,00	4	1,00	4,25	2,25	1,32	1,88	3,50	*
11⁄4	7,25	1,50	2,50	4	1,12	5,13	2,88	1,66	2,06	3,75	*
11⁄2	8,00	1,75	2,88	4	1,25	5,75	3,12	1,90	2,38	4,38	*
2	9,25	2,00	3,63	8	1,12	6,75	3,75	2,38	2,75	5,00	*
21⁄2	10,50	2,25	4,13	8	1,25	7,75	4,50	2,88	3,12	5,62	*
3	12,00	2,62	5,00	8	1,38	9,00	5,25	3,50	-	6,62	*
4	14,00	3,00	6,19	8	1,63	10,75	6,50	4,50	-	7,50	*
5	16,50	3,62	7,31	8	1,88	12,75	8,00	5,56	-	9,00	*
6	19,00	4,25	8,50	8	2,12	14,50	9,25	6,63	-	10,75	*
8	21,75	5,00	10,63	12	2,12	17,25	12,00	8,63	-	12,50	*
10	26,50	6,50	12,75	12	2,63	21,25	14,75	10,75	-	16,50	*
12	30,00	7,25	15,00	12	2,88	24,38	17,38	12,75	-	18,25	*

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ 8

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ 9 ,

1. quem são nós?
Nós somos baseados em Hebei, China, começo desde 1986, vendemos a flange e o encaixe de tubulação vendeu em todo o mundo.
2. como podemos nós garantir a qualidade?
Sempre uma amostra da pre-produção antes da produção em massa;
Inspeção sempre final antes da expedição;

3.what pode você comprar de nós?
Flange forjada, encaixe, encaixe forjado, tubulação sem emenda.

4. que serviços podemos nós proporcionar?
Condições de entrega aceitadas: CORRENTE DE RELÓGIO, CFR, CIF, EXW, FCA, DDP, DDU, entrega expressa, DAF;
Moeda aceitada do pagamento: USD, EUR, CNY;
Tipo aceitado do pagamento: T/T, L/C, D/P D/A, MoneyGram, cartão de crédito, Paypal, Western Union, dinheiro, compromisso;
Língua falada: Inglês, chinês, árabe, francês

Informações de contato:

E-MAIL: info11@hbxfgj.com

Telefone: +86-317-6016755 FAX: +86-317-6853755

Multidão/Wechat/WhatsApp: 0086-18031772026

Skype: angela.766437

QQ: 1608691724

etiqueta:

Flange do ANSI B16.5 do aço carbono,

FLANGE DO ANSI B16.5 B16.47 SORF,

FLANGE Wnrf 150lbs 300lbs 316l

Contacto

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Pessoa de Contato: Miss. Mandy Liu

Telefone: 0086 18903173335

Fax: 86-0317-6853077-6723871

Outros Produtos

16" Ansi B16 5 Flange de pescoço soldado 150 Revestimento de pintura preta

Personalização: OEM, ODM

Tamanho: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

Revestimento: Pintura preta

Tipo de ligação: Solução

Aço carbono Forjado 40 Flange Asme B16.5 12"

Revestimento: Pintura preta

Avaliação da pressão: Classe 150-Classe 2500Classe 150, Classe 300Classe 400Classe 600Classe 900Classe 1500Classe 2500

Tipo da cara: O RF, a pintura de RTJ.Black, a pintura amarela, o mergulho transparente da pintura, o frio e o quen

Técnicas: Forjado

Aço ligado Sch 40 Flange Asme B16.47 Ser B Revestido com tinta preta

Tipo da cara: O RF, a pintura de RTJ.Black, a pintura amarela, o mergulho transparente da pintura, o frio e o quen

Materiais: Aço carbono, A105, A105N, ASTM A350 LF2, aço inoxidável, aço ligado

Tamanho: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

Tipo de ligação: Solução

3/4" Asme B16.5 aço carbono soldagem de pescoço flange Std espessura OEM personalização

Tipo de ligação: Solução

Espessura: STD, SCH40, SCH80, SCH160.

Avaliação da pressão: Classe 150-Classe 2500Classe 150, Classe 300Classe 400Classe 600Classe 900Classe 1500Classe 2500

Tipo da cara: O RF, a pintura de RTJ.Black, a pintura amarela, o mergulho transparente da pintura, o frio e o quen

ASTM A350 LF2 Flange fundida de aço inoxidável ANSI B16.5 ASME B16.47

Tipo de ligação: Solução

Tamanho: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18",

Técnicas: Forjado

Materiais: Aço carbono, A105, A105N, ASTM A350 LF2, aço inoxidável, aço ligado

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

Ansi B16.5 FlangeA105 150LBS 300LBS 600LBS 900LBS 1500LBS WNRF SORF BLRF SWRF LJ

Deslizamento de A105n F316 316l na flange

Deslizamento de F304 304l na flange

Flange forjada Sorf preta da pintura

Tipo

Pressão

Processo

SORF

1/2”---60"

FORJOU, FORJANDO

O ANSI B16.5 flangeia dimensões

Dimensões da classe 150 de ASME B16.5 no milímetro

Dimensões da flange da classe 300 do ANSI B16.5, dimensões da flange da classe 300 de ASME B16.5 no milímetro

Dimensões da flange da classe 400 do ANSI B16.5

Dimensões da flange da classe 600 do ANSI B16.5, dimensões da flange cega da classe 600 de ASME B16.5

Flange Dimenisons da classe 900 do ANSI B16.5

Flange Dimenisons da classe 1500 do ANSI B16.5

Flange Dimenisons da classe 2500 de ASME B16.5

Flange do ANSI B16.5 do aço carbono,

FLANGE DO ANSI B16.5 B16.47 SORF,
