Detalhes do produto:
|
| Produto: | T soldado extremidade da tubulação | tipo: | T igual, reduzindo o T |
|---|---|---|---|
| Espessura de parede: | 2mm- 60mm, SCH10, SCH20, SCH30, STD SCH40 | Material: | aço carbono ASTM A234 WPB, P265GH |
| Tamanho: | 1/2” a 24" para o tipo sem emenda; 4" a 72" para o tipo soldado | Embalagem: | Caixa em condições de navegar da madeira compensada |
| Realçar: | 18" T soldado extremidade do encaixe de tubulação,16" T soldado extremidade do encaixe de tubulação,14" caber do T dos SS do CS |
||
T igual/T SCH40 soldado sem emenda SCH80 SCH160 da diminuição, PAINTTING PRETO
Lugar de origem: China
Nós podemos fornecer os T da tubulação sem emenda e os T de solda da tubulação, que podem igualmente ser divididos em T iguais e T da diminuição.

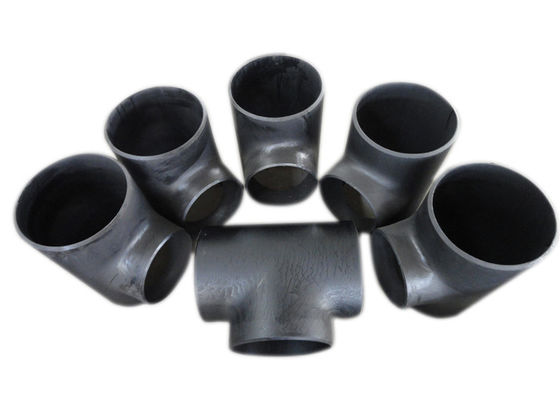

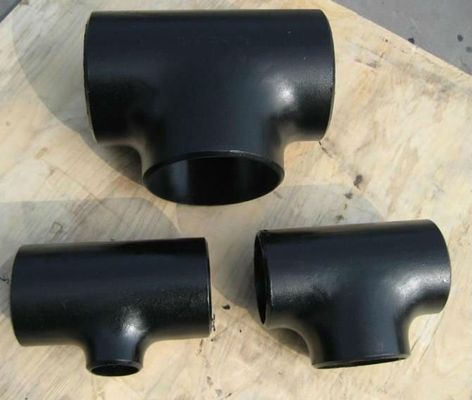

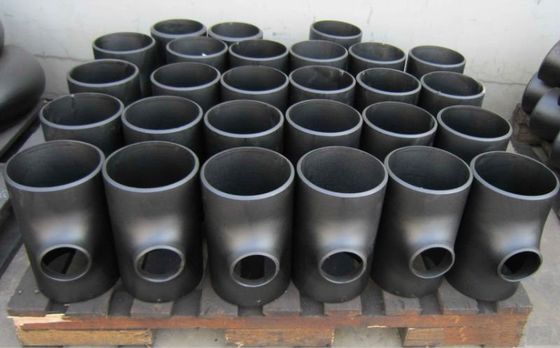

T igual/T da diminuição
Descrição:
Um T é chamado igualmente objetiva tripla, a maneira três e as partes e de “T” podem ser usados à liga ou rachar um fluxo fluido. Os mais comuns são os T com os mesmos tamanhos da entrada e da tomada,
mas ‘reduzindo-se’ os T estão disponíveis também. significa que as uma ou dois extremidades são diferem em dimension.due ao thisdimension diferem, fazem aos encaixes do T com o tocontrol da capacidade o volume quando requried.
•Padrões
ASME B16.9-2007
ASME B16.25-2007
ASME B16.5-2007
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
| Teste padrão | Solda | Sem emenda |
| Tamanho nominal |
1/2” - 48" (DN15-DN1200) |
1/2” - 20" (DN15-DN500) |
| Espessura de parede | 2~100mm | 2~50mm |
| Raio de curvatura | SCH5S-SCH160, XXS | SCH5-SCH160 |
| Tamanho nominal da tubulação (milímetros) | Diâmetro externo no chanfro (milímetros) |
Centro-à-fim | |
| Corrida (c) | Tomada (M) | ||
| 1/2” | 21,3 | 25 | 25 |
| 3/4" | 26,7 | 29 | 29 |
| 1" | 33,4 | 38 | 38 |
| 1 1/4" | 42,2 | 48 | 48 |
| 1 1/2” | 48,3 | 57 | 57 |
| 2" | 60,3 | 64 | 64 |
| 2 1/2” | 73,0 | 76 | 76 |
| 3" | 88,9 | 86 | 86 |
| 3 1/2” | 101,6 | 95 | 95 |
| 4" | 114,3 | 105 | 105 |
| 5" | 141,3 | 124 | 124 |
| 6" | 168,3 | 143 | 143 |
| 8" | 219,1 | 178 | 178 |
| 10" | 273,0 | 216 | 216 |
| 12" | 323,8 | 254 | 254 |
| 14" | 355,6 | 279 | 279 |
| 16" | 406,4 | 305 | 305 |
| 18" | 457,0 | 343 | 343 |
| 20" | 508,0 | 381 | 381 |
| 22" | 559,0 | 419 | 419 |
| 24" | 610,0 | 432 | 432 |

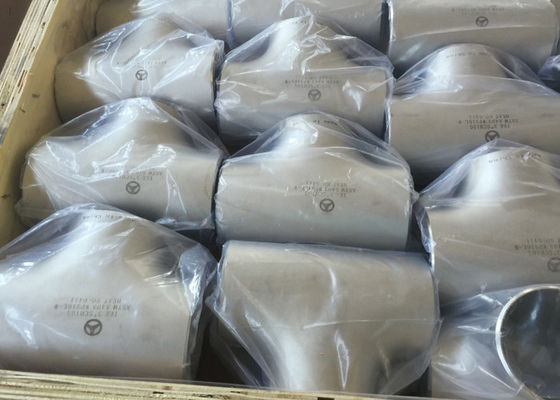

Mostrar dos produtos de nossa empresa:
