Detalhes do produto:
|
| Produto: | Flange da tubulação de aço de forjadura | Padrão: | BS4504, BS10 TABELA D, |
|---|---|---|---|
| Tipo da flange: | 101 placa, 105 cegos, 111 pescoço de solda, deslizamento 112 sobre, 113 rosqueados | Pressão: | PN6; PN10; PN16; PN25; PN40; PN63; PN100; PN160 |

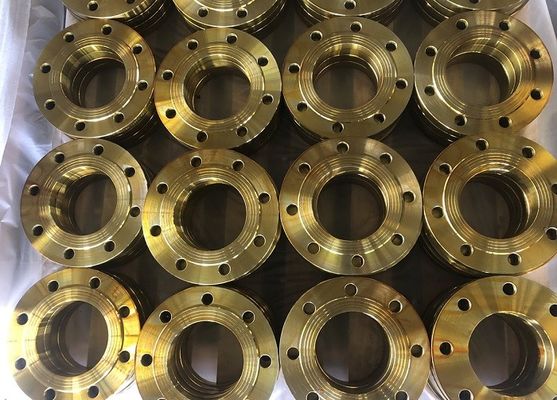

| Material: | aço carbono A105, C22.8; 304/304L de aço inoxidável, 316/316L | revestimento antiferrugem: | A pintura amarela dourada da cor, pintura preta, mergulho quente galvanizou |
| Escala do tamanho: | DN10-2000; 1/2” a 80" | ||
| Realçar: | Flange BS4504 da tubulação de aço de forjamento do RUÍDO,EN1092-1 flange BS4504 PN16,Flange de solda do pescoço A105 C22.8 |
||
RUÍDO de aço da flange BS4504 EN1092-1

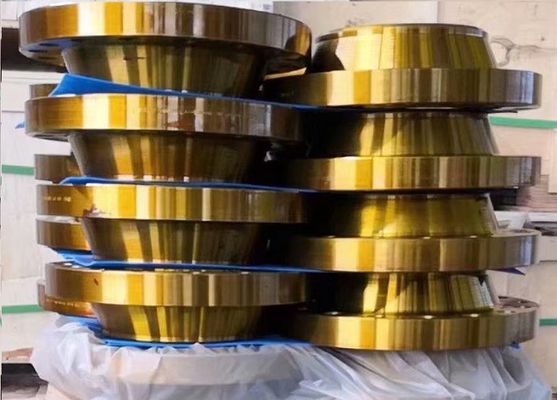

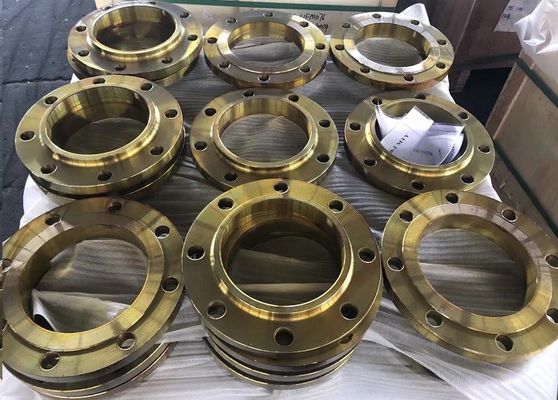

Pescoço de solda A105 da flange BS4504 PN16
BS4504 padrão métrico britânico é agora obsoleto e substituído pela edição 09-2008 de EN1092- para as flanges de aço que também padrão do RUÍDO dos incorportes. A perfuração da flange em EN1092-1 é geralmente a mesma que BS4504 e DIN2501 mas EN1092--1 cobre uma escala mais larga. Embora as BS 4504 sejam obsoletos, permanece no uso para as dimensões do dever claro, flanges de aço inoxidável da economia nas aplicações onde a resistência e a higiene de corrosão, um pouco do que altas pressões e temperaturas, são as considerações preliminares. Tabelas das BS 4504 abaixo do detalhe as dimensões padrão aplicáveis de PN6, de PN10, de PN25 e de PN40.
| Tipo da flange | |
| Flange de placa | EN1092-1 tipo 01 |
| DIN2573 DIN2576 DIN2502 DIN2503 DIN2543 | |
| BS4504 tipo 101 | |
| Flange de solda do pescoço | EN1092-1 tipo 11 |
| DIN2631 DIN2632 DIN2633 DIN2635 DIN2637 | |
| BS4504 tipo 111 | |

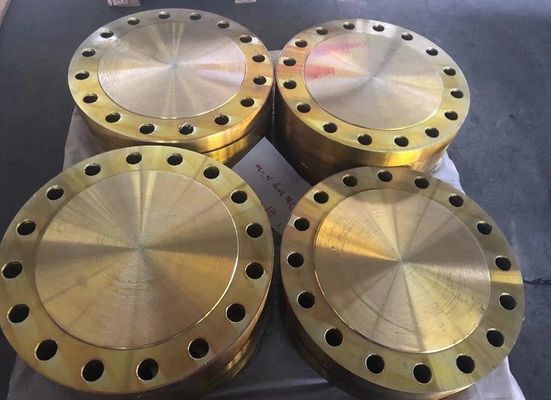

| Flange cega | EN1092-1 tipo 05 |
| DIN2527 | |
| BS4504 type105 | |
| Deslizamento no flagne hubbed | EN1092-1 tipo 12 |
| BS4504 tipo 112 | |
| Flange rosqueada | EN1092-1 tipo 13 |
| DIN2566 | |
| BS4504 tipo 113 | |
| Flange fraca | EN1092-1 tipo 02 |
| RUÍDO 2642 | |
Escala do tamanho: DN15-DN3000
Pressão: PN6; PN10; PN16; PN25; PN40; PN63; PN100; PN160; PN200; PN250
Flangeie enfrentando o tipo:
Material:
EN 10222-2 P235GH do aço carbono; P245GH (1,0352); P250GH (1,0460); P280GH (1,0426) P355GH (1,0473); S235JR (1,0038); S275JR (1,0044); S355JR (1,0045); ST37.2; A105;
ASTM de aço inoxidável A182 F304/304L; F316/316L; F321; F51; 1,4301; 1,4307; 1,4401; 1,4404
Revestimento para o material do aço carbono:
óleo da prova da oxidação; pintura preta; o mergulho quente galvanizou; elétrico galvanizado; resina colorida do ethoxyline;
Processo de produção: Forjamento quente
Embalagem: o seaworth plywooden o caso e a pálete
Certificado: ISO 9001; PED; AD2000 WO; MTC da matéria prima; MTC do produto
| DN | Diâmetro externo | Diâmetro do círculo de parafuso | Diâmetro do furo de parafuso | Número do parafuso | Diâmetro externo do pescoço | Diâmetros de furo | Espessura da flange | Comprimento | Diâmetros de pescoço | ||||
| F | B1 | C1 | C | C2 | D | D1 | M | N | |||||
| 10 | 90 | 60 | 14 | 4 | 17,2 | 18,0 | 14 | 16 | 16 | 22 | 35 | 28 | 30 |
| 15 | 95 | 65 | 14 | 4 | 21,3 | 22,0 | 14 | 16 | 16 | 22 | 38 | 32 | 35 |
| 20 | 105 | 75 | 14 | 4 | 26,9 | 27,5 | 16 | 18 | 18 | 26 | 40 | 40 | 45 |
| 25 | 115 | 85 | 14 | 4 | 33,7 | 34,5 | 16 | 18 | 18 | 28 | 40 | 46 | 52 |
| 32 | 140 | 100 | 18 | 4 | 42,4 | 43,5 | 18 | 18 | 18 | 30 | 42 | 56 | 60 |
| 40 | 150 | 110 | 18 | 4 | 48,3 | 49,5 | 18 | 18 | 18 | 32 | 45 | 67 | 70 |
| 50 | 165 | 125 | 18 | 4 | 60,3 | 61,5 | 20 | 18 | 18 | 28 | 45 | 74 | 84 |
| 65 | 185 | 145 | 18 | 8 | 76,1 | 77,5 | 20 | 18 | 18 | 32 | 45 | 92 | 104 |
| 80 | 200 | 160 | 18 | 8 | 88,9 | 90,5 | 20 | 20 | 20 | 34 | 50 | 105 | 118 |
| 100 | 220 | 180 | 18 | 8 | 114,3 | 116,0 | 22 | 20 | 20 | 40 | 52 | 131 | 140 |
| 125 | 250 | 210 | 18 | 8 | 139,7 | 141,5 | 22 | 22 | 22 | 44 | 55 | 156 | 168 |
| 150 | 285 | 240 | 22 | 8 | 168,3 | 170,5 | 24 | 22 | 22 | 44 | 55 | 184 | 195 |
| 200 | 340 | 295 | 22 | 12 | 219,1 | 221,5 | 26 | 24 | 24 | 44 | 62 | 235 | 246 |
| 250 | 405 | 355 | 26 | 12 | 273,0 | 276,5 | 29 | 26 | 26 | 46 | 68 | 292 | 298 |
| 300 | 460 | 410 | 26 | 12 | 323,9 | 327,5 | 32 | 28 | 28 | 46 | 68 | 342 | 350 |
| 350 | 520 | 470 | 26 | 16 | 355,6 | 359,5 | 35 | 30 | 30 | 57 | 68 | 385 | 400 |
| 400 | 580 | 525 | 30 | 16 | 406,4 | 411,0 | 38 | 32 | 32 | 63 | 85 | 440 | 456 |
| 450 | 640 | 585 | 30 | 20 | 457,0 | 462,0 | 42 | 34 | 40 | 68 | 83 | 488 | 502 |
| 500 | 715 | 650 | 33 | 20 | 508,0 | 513,5 | 46 | 36 | 44 | 73 | 84 | 542 | 559 |
| 600 | 840 | 770 | 36 | 20 | 610,0 | 616,5 | 55 | 40 | 54 | 83 | 88 | 642 | 658 |
| 700 | 910 | 840 | 36 | 24 | 711,0 | Para para ser especificado pelo comprador | 63 | 40 | 58 | 83 | 104 | 746 | 760 |
| 800 | 1025 | 950 | 39 | 24 | 813,0 | 74 | 41 | 62 | 90 | 108 | 850 | 864 | |
| 900 | 1125 | 1050 | 39 | 28 | 914,0 | 82 | 48 | 64 | 94 | 118 | 950 | 968 | |
| 1000 | 1255 | 1170 | 42 | 28 | 1016,0 | 90 | 59 | 68 | 100 | 137 | 1052 | 1072 | |
